デジタルマルチメータ M-03FBM

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【機能】ホールド
【機能】偏差
【機能】自動電源OFF

*2

【機能】磁石

本体裏に内蔵

【測定項目】金メッキテストリード
*1 LED & ブザー音通知
*2 30分 解除可

薄型で多機能なデジタルマルチメータ。
本体背面に磁石を内蔵しているので、配電盤などの金属面に貼り付けることができます。

  • 測定機能は、直流/交流電圧、抵抗、ダイオードチェック、導通 チェック、周波数、DUTY、コンデンサチェック、等の各機能を有しています。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載しています。
  • テストリード本体巻付けタイプでも、約12.5mmの薄型サイズ。

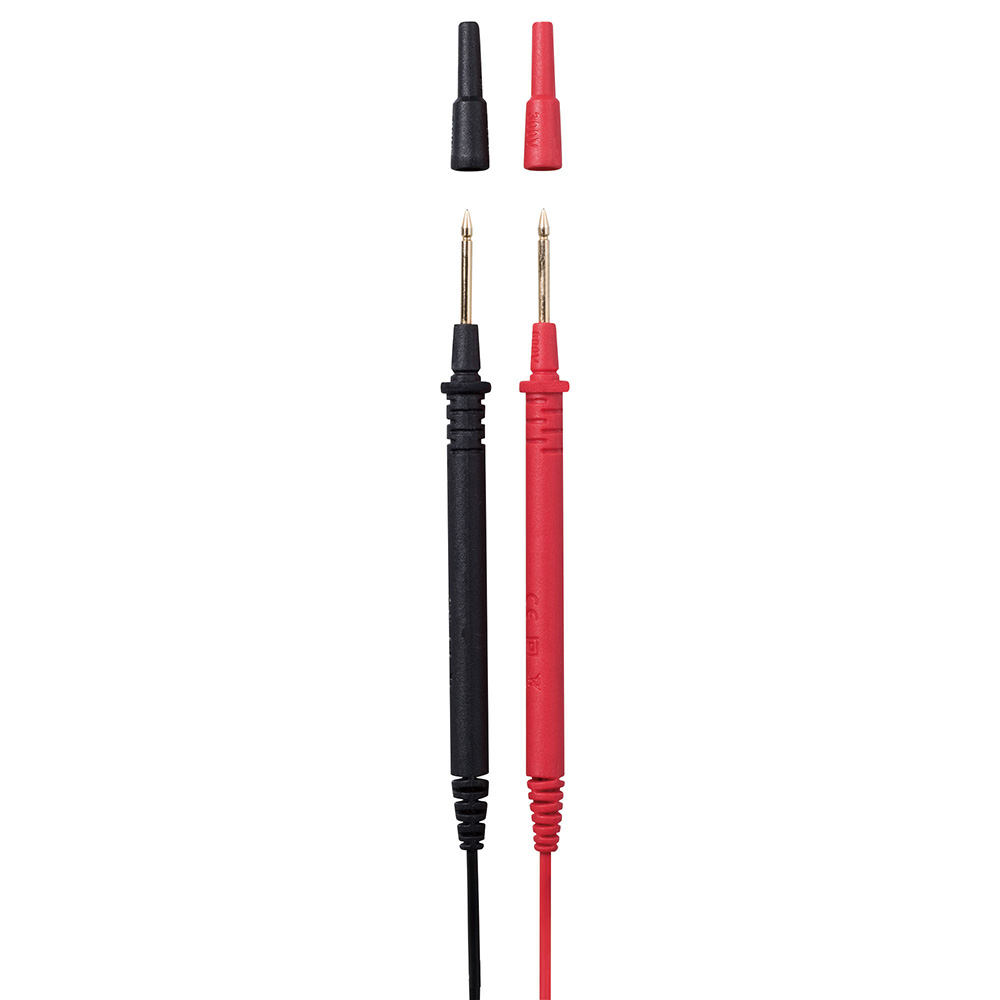

  • テストリードは金メッキ処理されており接触不良が起きにくくなっています。

標準価格

本体 ¥ 4,700（税別）

製品特長

360°回転画像

画像をクリックすると別ウィンドウが開きます。

M-03FBM 360度回転画像

仕様

電気的性能

  レンジ 分解能 確度 備考
DCV 4 V 0.001 V ±（1.0% + 3dgt） 入力インピーダンス 10M Ω
40 V 0.01 V
400 V 0.1 V
600 V 1 V
ACV 4 V 0.001 V ±( 2.0％rdg + 5dgt )
  • 入力インピーダンス 10M Ω
  • 1.0 V以上
  • 40 Hz ～ 400 Hz
40 V 0.01 V
400 V 0.1 V
600 V 1 V
Ω 400 Ω 0.1 Ω ±( 2.0％rdg + 5dgt ) 開放電圧：約0.4 V
4k Ω 0.001k Ω
40k Ω 0.01k Ω
400k Ω 0.1k Ω
4M Ω 0.001MΩ
40M Ω 0.01MΩ
周波数 5 Hz 0.001 Hz ±(0.5％rdg + 5dgt) 500 mV rms以上
50 Hz 0.01 Hz
500 Hz 0.1 Hz
5k Hz 0.001 kHz
50k Hz 0.01 kHz
100k Hz 0.1 kHz
コンデンサチェック 50 nF 0.01 nF ±(5.0 ％rdg + 5 dgt) 10 nF ～ 100 μF
500 nF 0.1 nF
5 μF 0.001 μF
50 μF 0.01 μF
100 μF 0.1 μF
※ 23±5 ℃、80 %RHのとき
※ 交流電圧の確度保証は正弦波に限る。

一般仕様

検波方式 平均値方式
表示 最大3999カウント
レンジ切替 オートレンジ
極性表示 “-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +40 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度 -10 〜 +60 ℃、70 %RH以下（但し、結露のないこと）
寸法 約 W 70 × H 127 × D 12.5 mm
重量 約 101 g（電池含む）
電源 CR2032リチウム電池 × 1個
電池寿命 約 120 時間

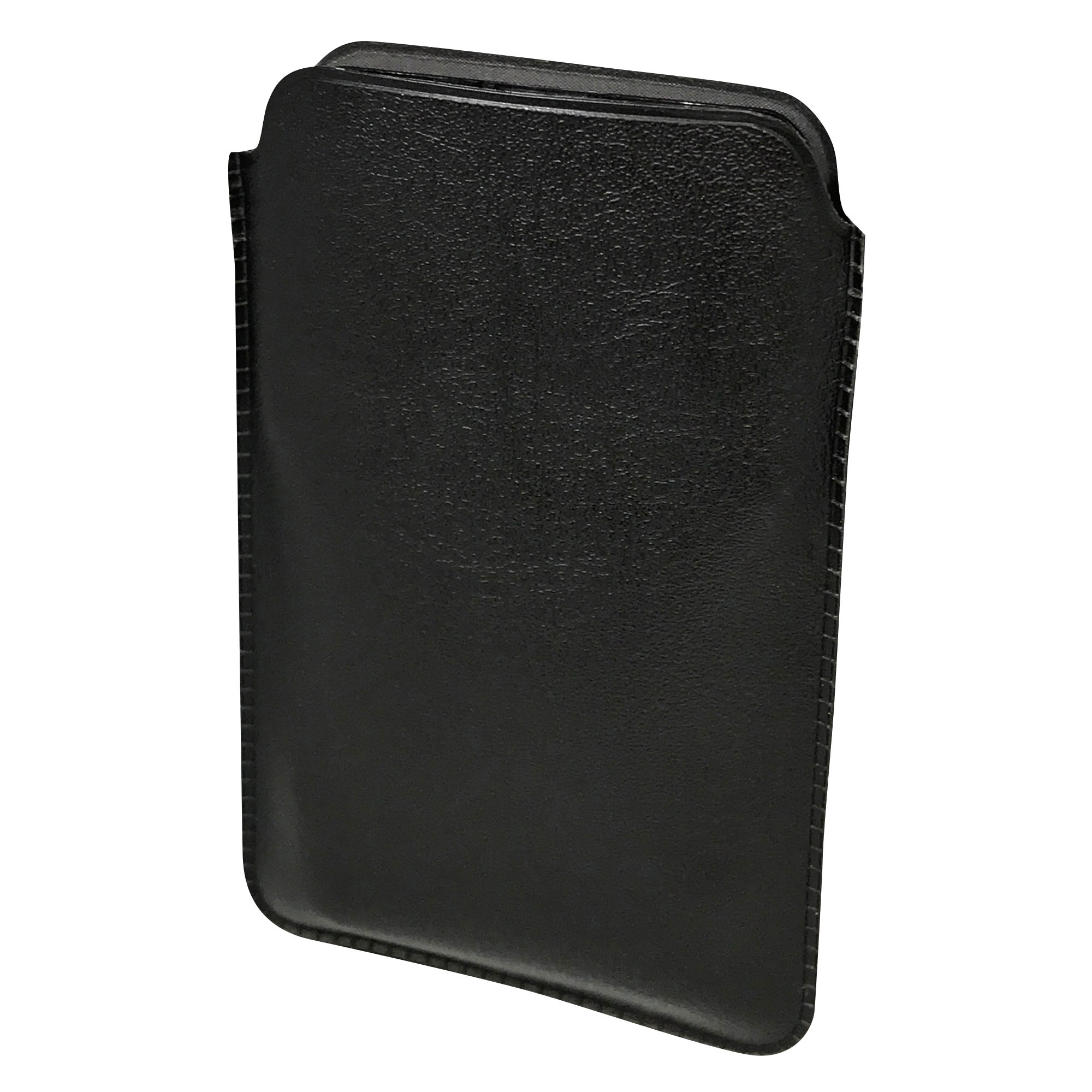

付属品 取扱説明書、ソフトケース
オプション ケース：CC-02
※製品に付属のケースとは異なります。
校正 可
適合規格 IEC-61010-01 300V CAT.III, 600V CAT.II
JAN 4983621100303
※ 本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短い事があります。LED/ブザーを多用されますと電池寿命が短くなります。
