超音波厚さ計 STG-02
製品概要
金属から非金属まで様々な物質の厚さ測定が可能。
- 探触子から出力された超音波が測定物に入射し、反対面で反射して戻ってくる時間(伝搬時間)を測定することで厚さを算出します。

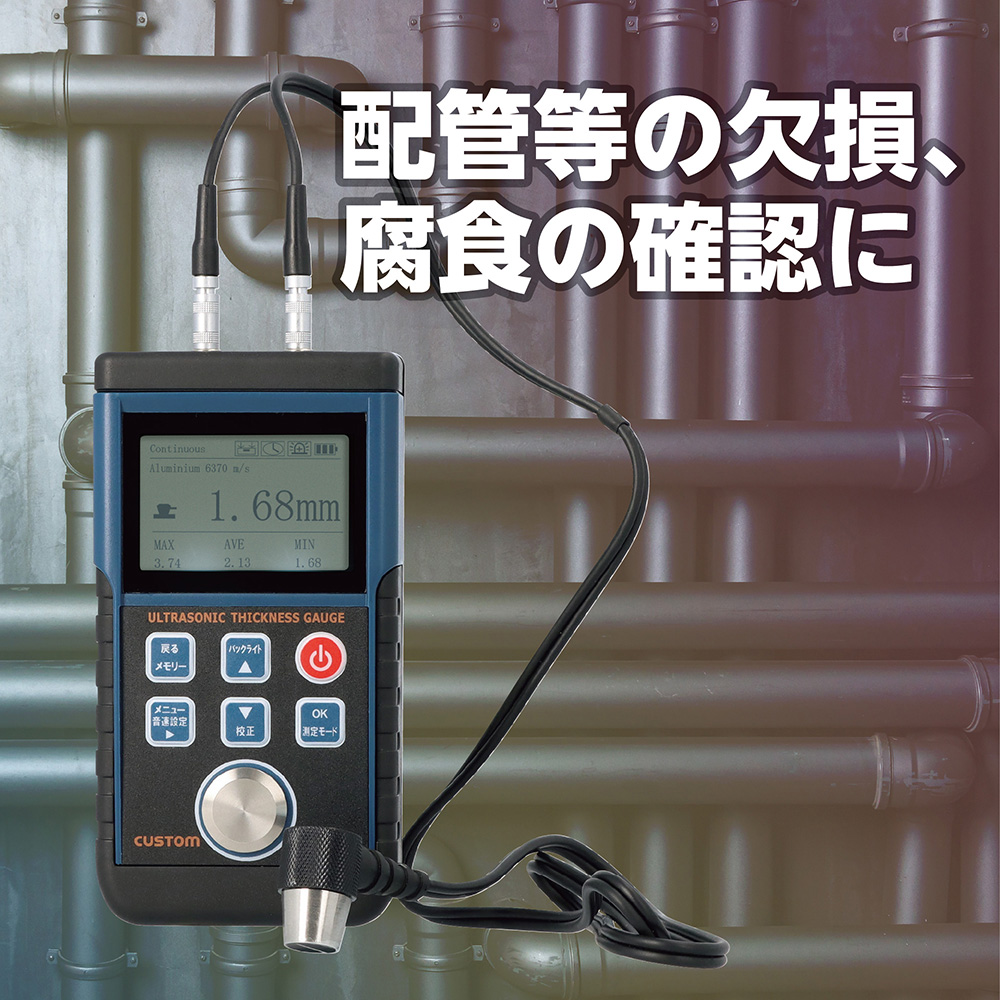

- 金属加工品の仕上げ厚さ検査、配管・鉄板等の腐食検査や、ノギスやマイクロメータで測定が困難な箇所の厚さ等を簡単に測定することが可能です。
- 暗所での使用に便利なバックライト付きLCD搭載。
- 電池の消耗を抑えるオートパワーオフを搭載。
標準価格
本体
¥ 75,000（税別）
製品詳細
特長
探触子を対象物に当てて測定します。

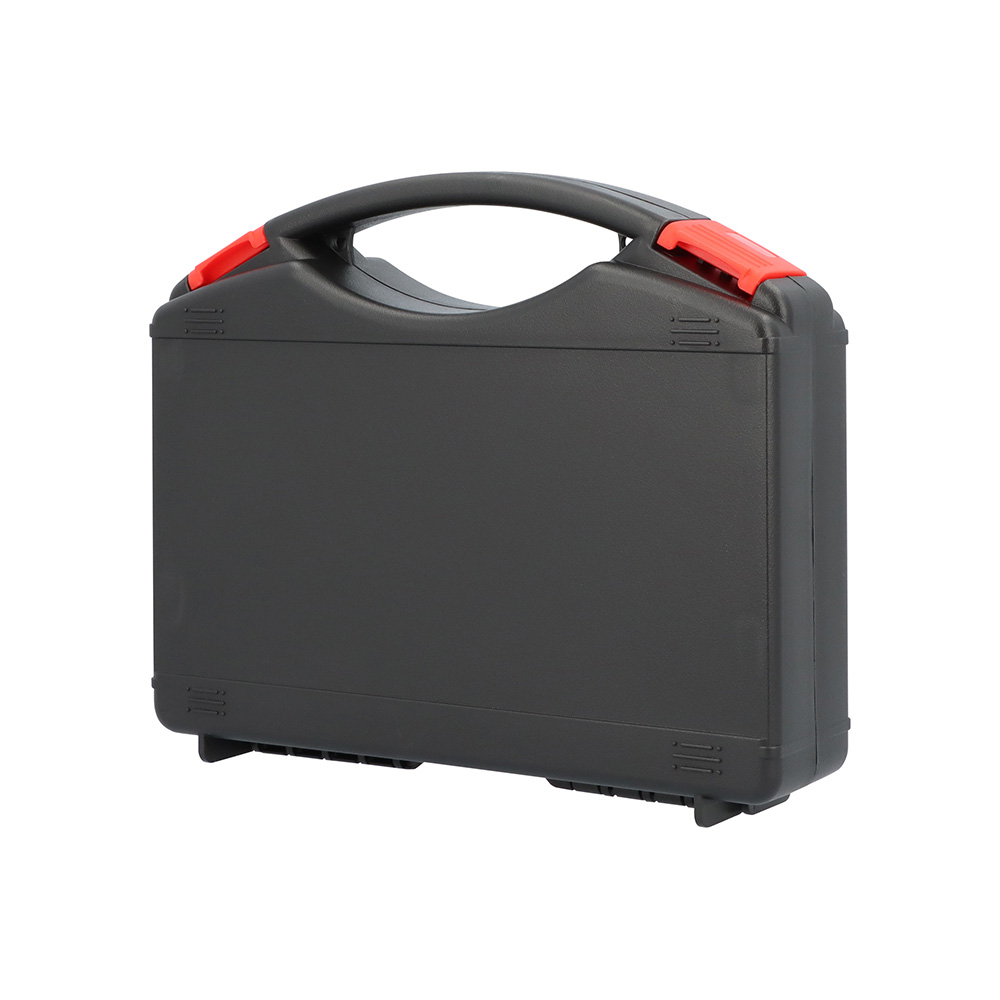

持ち運びに便利なケースも付属。

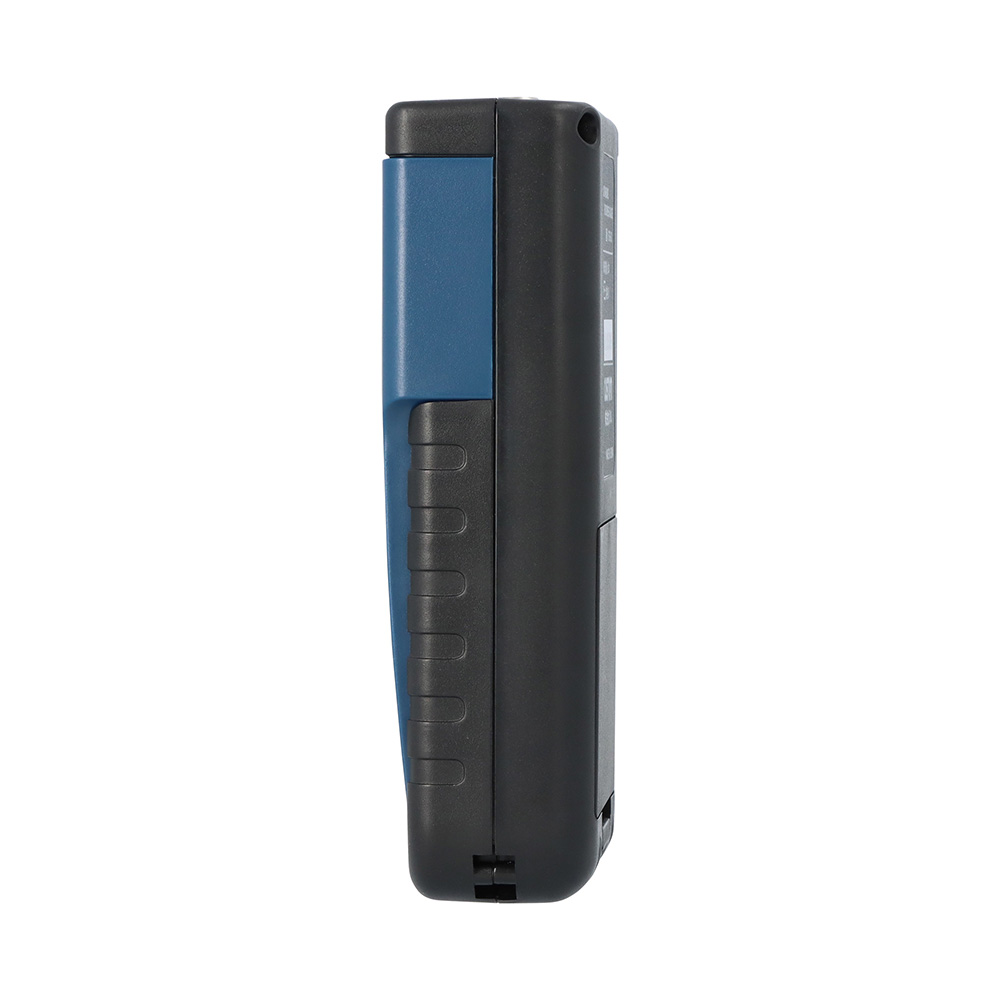

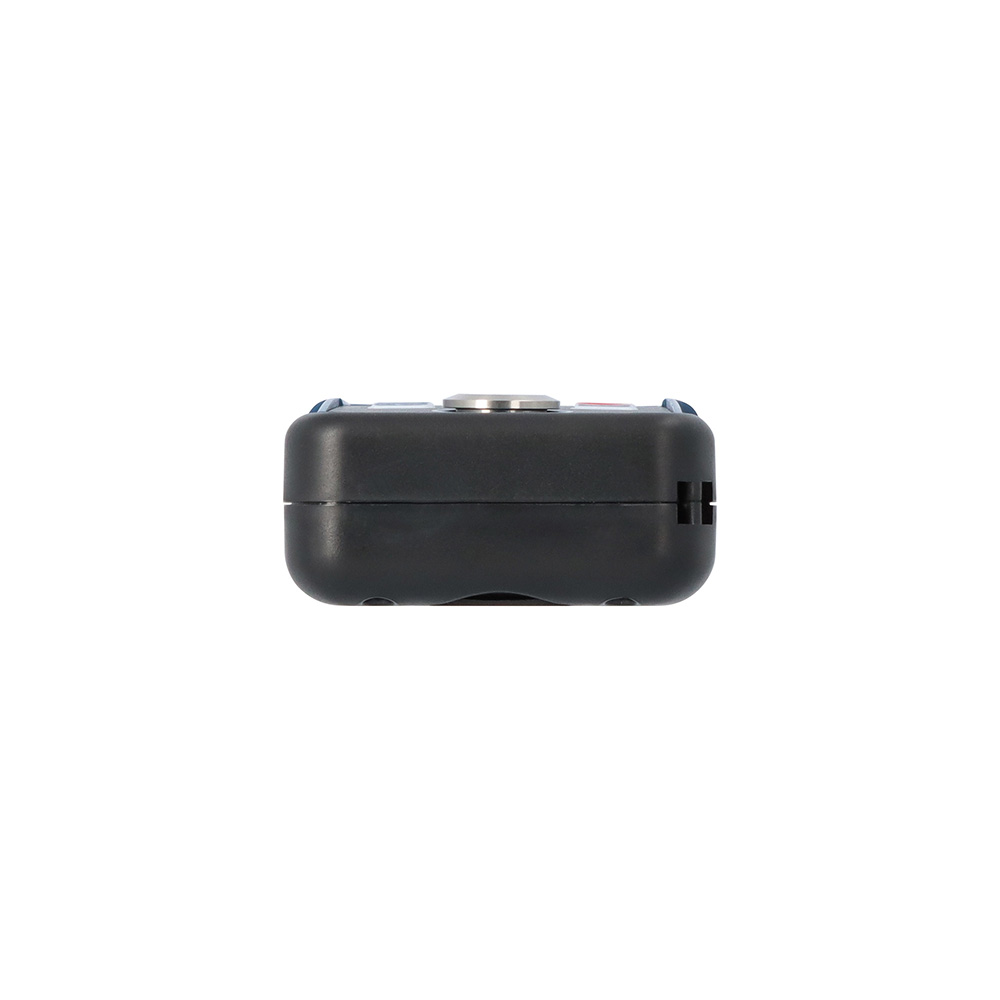

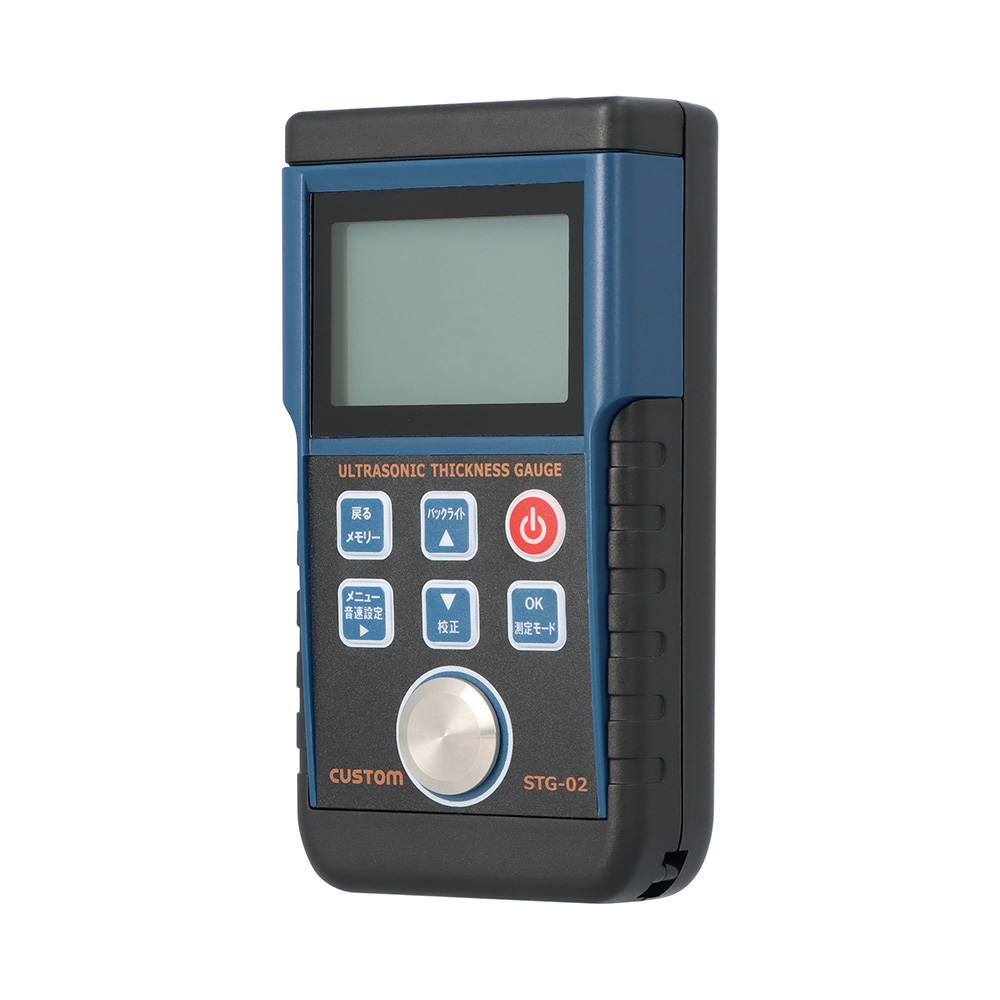

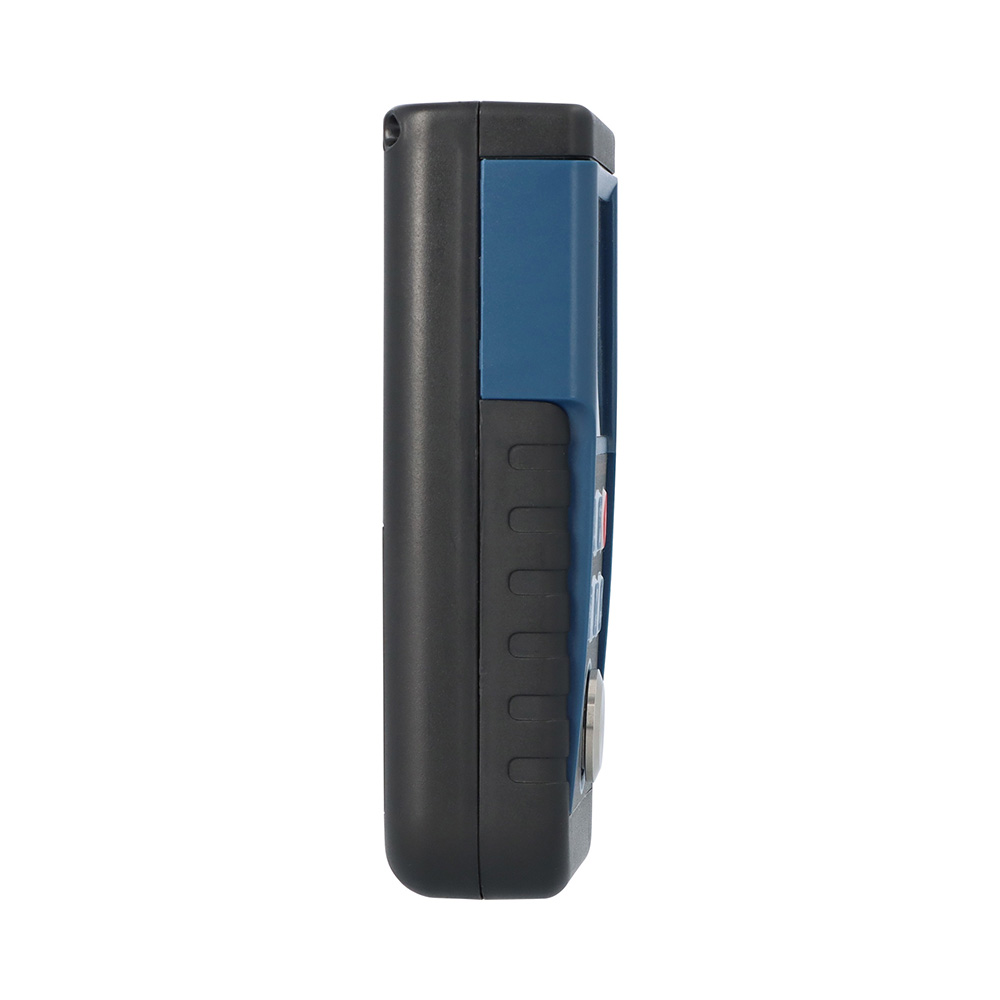

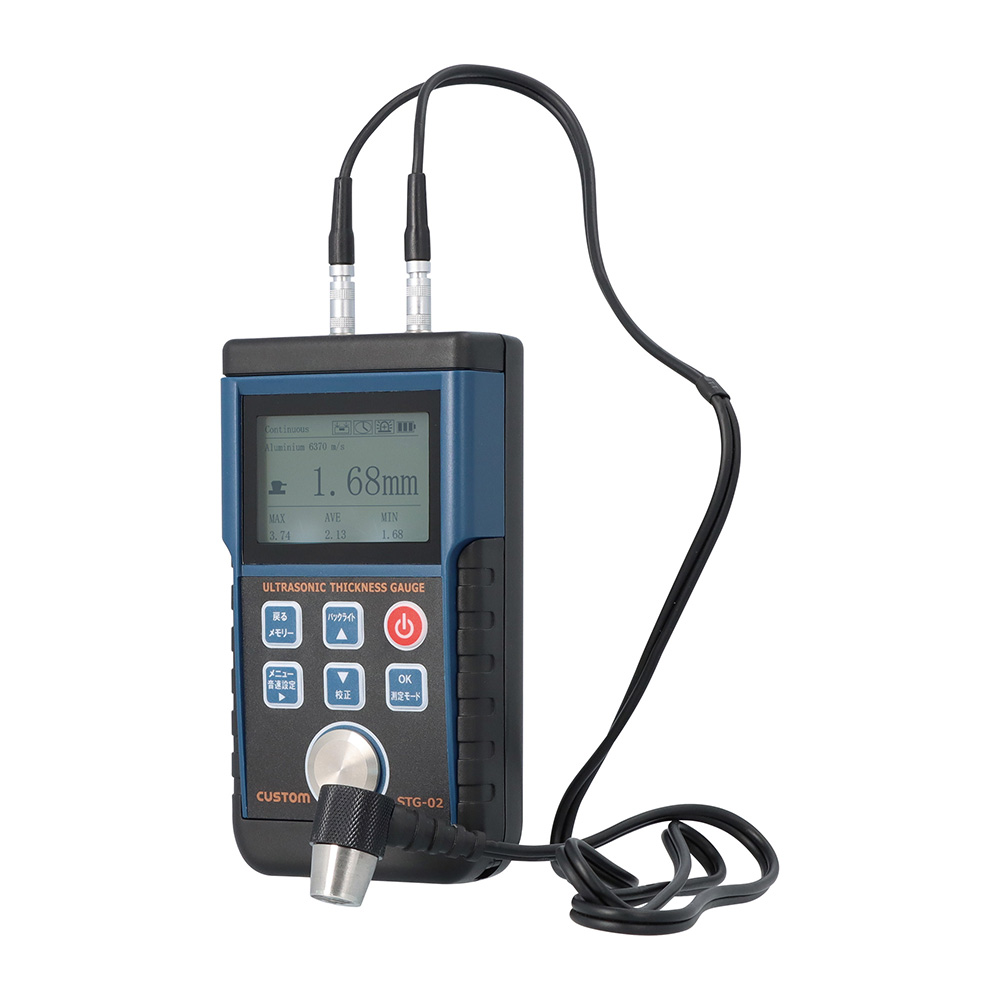

各部名称
本体

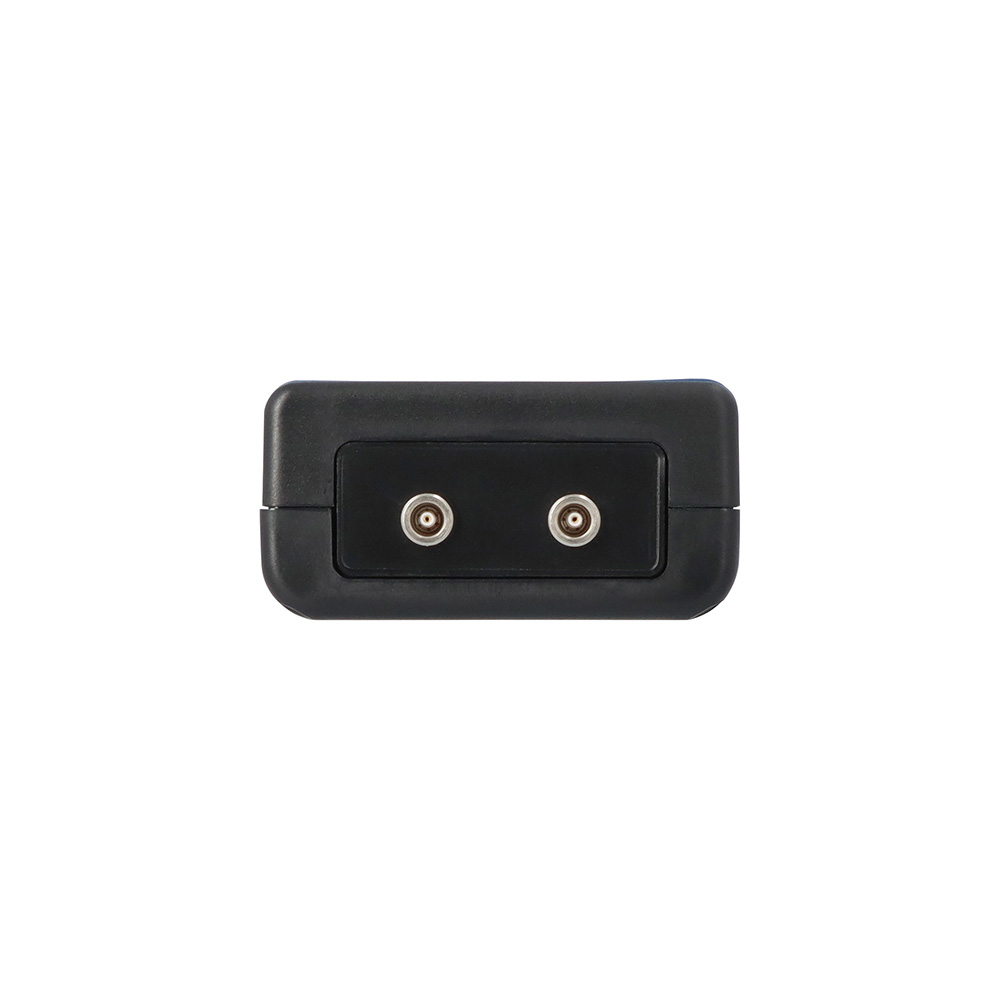

- ①探触子ソケット
- ②表示部
- ③上/バックライトボタン
- ④戻る/メモリーボタン
- ⑤メニュー/音速設定/▶（桁送り）ボタン
- ⑥電源ボタン
- ⑦OK/測定モードボタン
- ⑧下/校正ボタン
- ⑨校正用試験片
- ⑩探触子

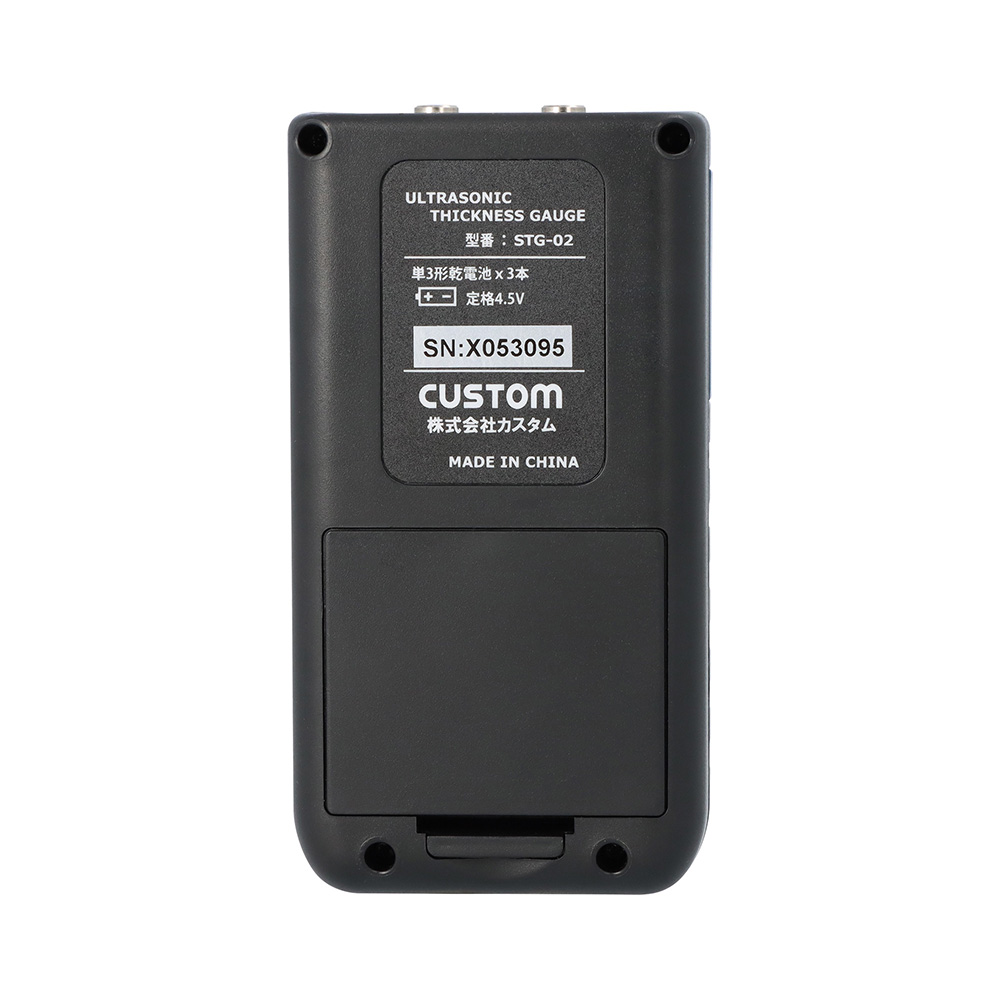

- ⑪電池カバー

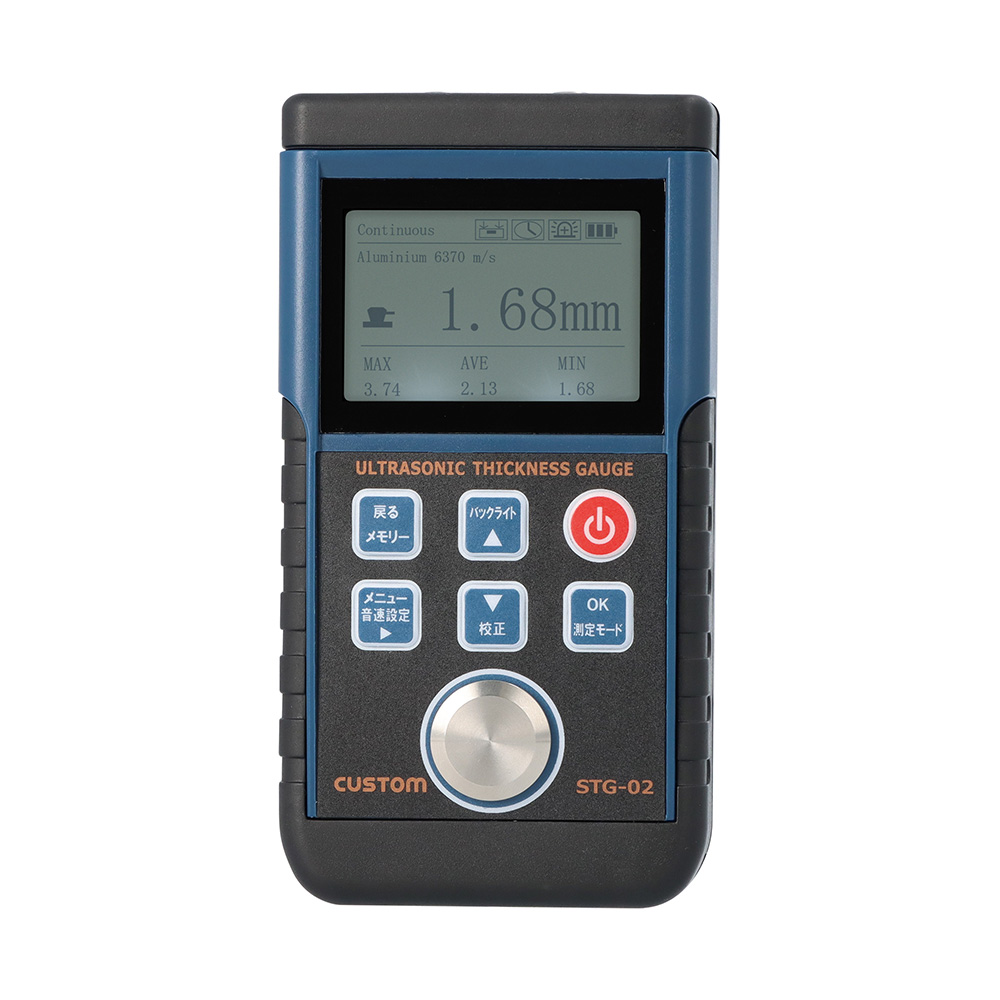

ディスプレイ
- ①測定モード（Continuous、Single）を表示します
- ②左側の探触子ソケットが取り付けられると表示します
- ③オートパワーオフ機能が有効の時に表示します
- ④アラーム機能がONの時に点灯します
- ⑤電池残量レベルを表示します
- ⑥材料の代表例と音速を表示します
- ⑦探触子が測定対象物に正しく押しあてられると表示します
- ⑧測定値を表示します
- ⑨測定最大値を表示します
- ⑩測定平均値を表示します
- ⑪測定最小値を表示します

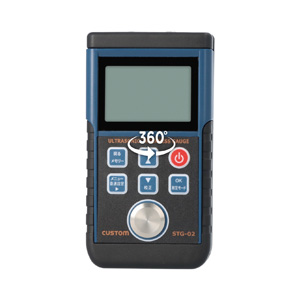

360°回転画像
画像をクリックすると別ウィンドウが開きます。
仕様
電気的性能
| 測定範囲 | 分解能 | 確度 |
|---|---|---|
| 1.0 ～ 350 mm（鋼鉄） | 0.01mm(1～99ｍｍ) 0.1mm(100mm以上) |
±(1% rdg + 0.1) mm |
一般仕様
| 測定方式 | 超音波パルス反射式 |
|---|---|
| サンプリング | 約 2 回 / 秒 |
| オートパワーオフ | 5分、10分、30分（解除可能） |
| 測定範囲 | 1.0 〜 350 mm (鋼鉄) |
| 最小パイプサイズ | 外径: φ20 mm、肉厚: 3 mm (鋼鉄) |
| 分解能 |
|
| 確度 | ±(1%rdg+0.1)mm |
| 音速設定範囲 | 1000 ～ 9999 m/s |
| 探触子 | ケーブル一体型、全長：約 950 mm、使用周波数：5 MHz、外径 (接触面径):φ 18 mm (φ10 mm) |
| 表示 | ドットマトリクス表示（バックライト付き） |
| メモリ | 最大 100件 |
| 使用温湿度 | 0～+40℃、80%RH以下(但し、結露のないこと) |
| 保存温湿度 | 0 〜 +40 ℃、20 ～ 80 %RH以下（但し、電池を含まず、結露のないこと） |
| 寸法 | 約 W72 × H 135 × D 37 mm |
| 重量 | 本体：約220
g（探触子除く） 探触子：約46 g |
| 電源 | 単3形乾電池 × 3本 |
| 電池寿命 | 約12時間*1 |
| 付属品 | 探触子、試験片(鋼4mm厚)、ハードケース、 接触媒質(カプラント)、取扱説明書（保証書付） |
| オプション | |
| 校正 | 可 |
| JAN | 4983621291131 |
