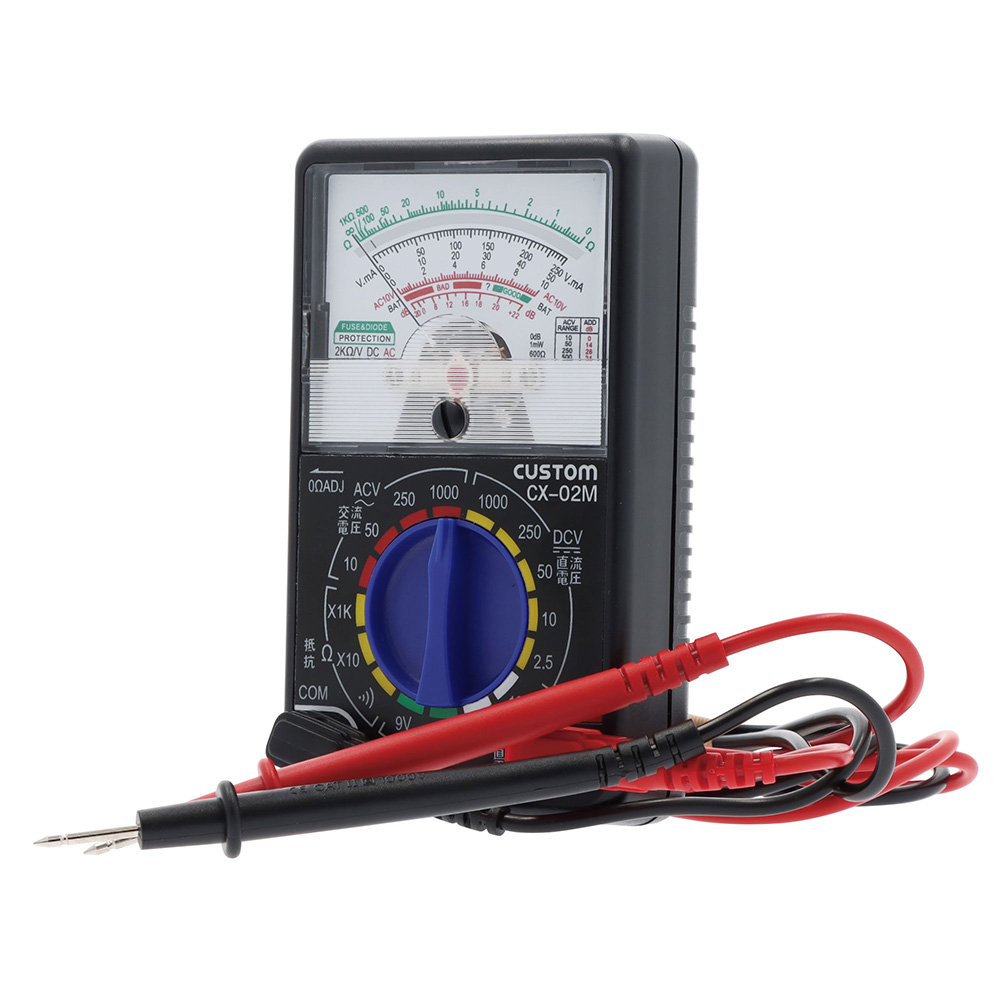

アナログテスタ CX-02M
製品概要
測定値の読み取り誤差を少なくできるミラー付き目盛板

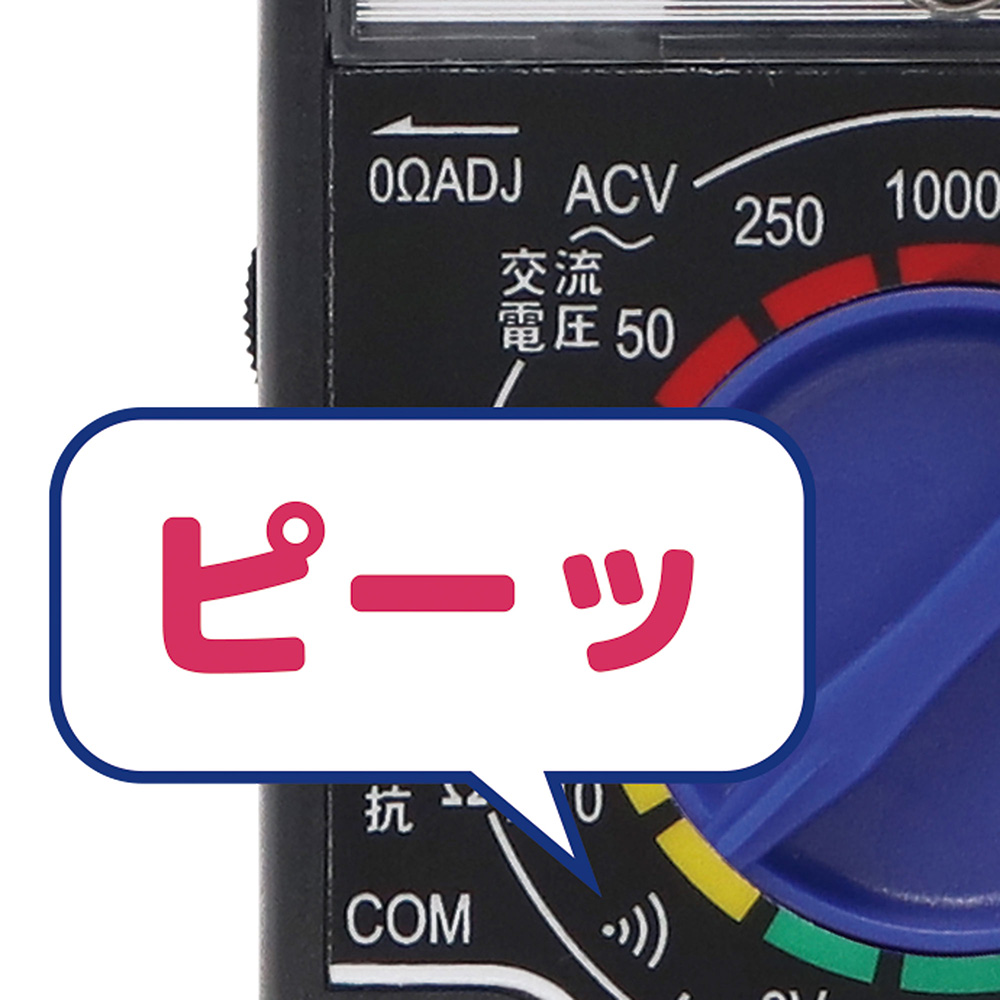

- 導通ブザー付き。
- 小型コンパクト・シンプル操作の初心者向けアナログテスタ
標準価格
本体
¥ 2,800（税別）
製品詳細

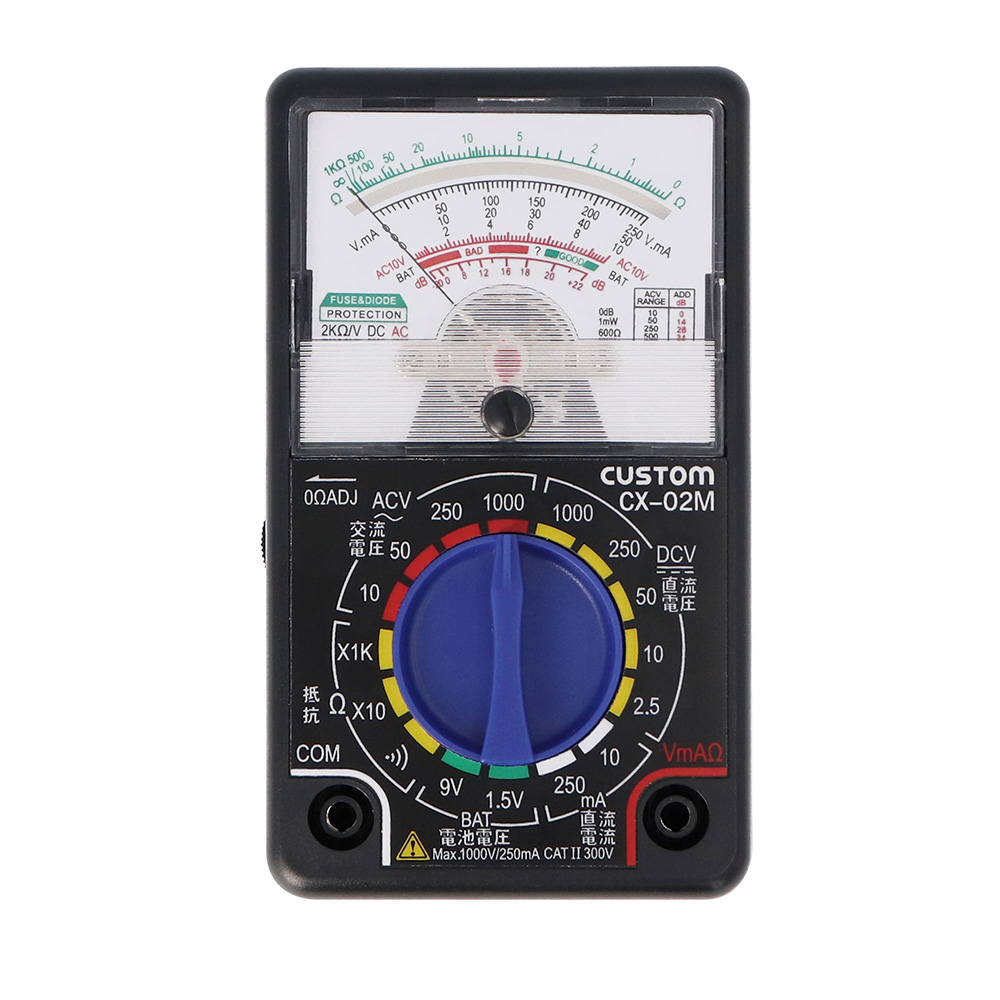

各部名称
- ①レンジスイッチ
- ②ゼロΩ調整ツマミ
- ③アナログメーター表示部
- ④（+）測定端子（赤リード）
- ⑤（−）測定端子（黒リード）
- ⑥針ゼロ位置調整ツマミ
- ⑦ACV（交流電圧）レンジ
- ⑧Ω（抵抗）レンジ
- ⑨DCV（直流電圧）レンジ
- ⑩DCmA（直流電流）レンジ
- ⑪BAT（電池電圧チェック）
- ⑫テストリード
- ⑬テストリード保護キャップ

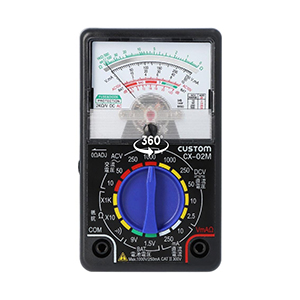

360°回転画像
画像をクリックすると別ウィンドウが開きます。
仕様
電気的性能
| レンジ | 確度 | 入力インピーダンス | |
|---|---|---|---|
| ACV | 10 V、50 V、250 V、1000 V | フルスケールの ±5 % | 2 kΩ/V |
| DCV | 2.5 V、10 V、50 V、250 V、1000 V | フルスケールの ±5 % | 2 kΩ/V |
| DCA | 10 mA、250 mA | フルスケールの ±5 % | - |
| Ω | 10 kΩ（R×10）、 1 MΩ（R×1k） | メモリ長の ±5 % | - |
| BATT |
|
"GOOD"、"？"、"BAD"の三段階の区分け | - |
| dB | -20 ～ +50 db | - | - |
一般仕様
| 使用温湿度 | +5 〜 +40 ℃、75 %RH以下（但し、結露のないこと） |
|---|---|
| 寸法 | 約 W 65 × H 116 × D 35 mm |
| 重量 | 約 135 g |
| 電源 | 単3形乾電池 × 1本 |
| 付属品 | 取扱説明書（保証書付き）、テストリード（ピンカバー付き） |
| オプション | |
| 校正 | 可 |
| 適合規格 | IEC-61010 CAT.II 300V |
| JAN | 4983621100365 |
