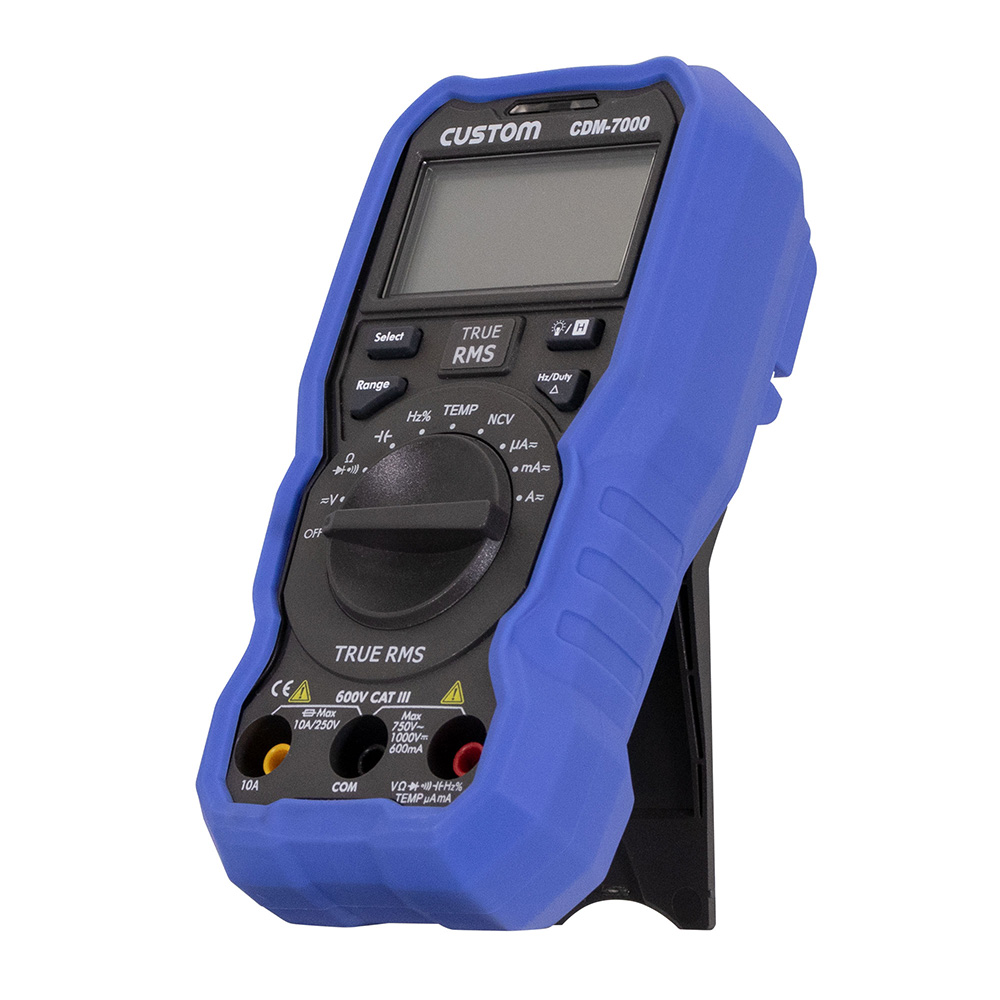

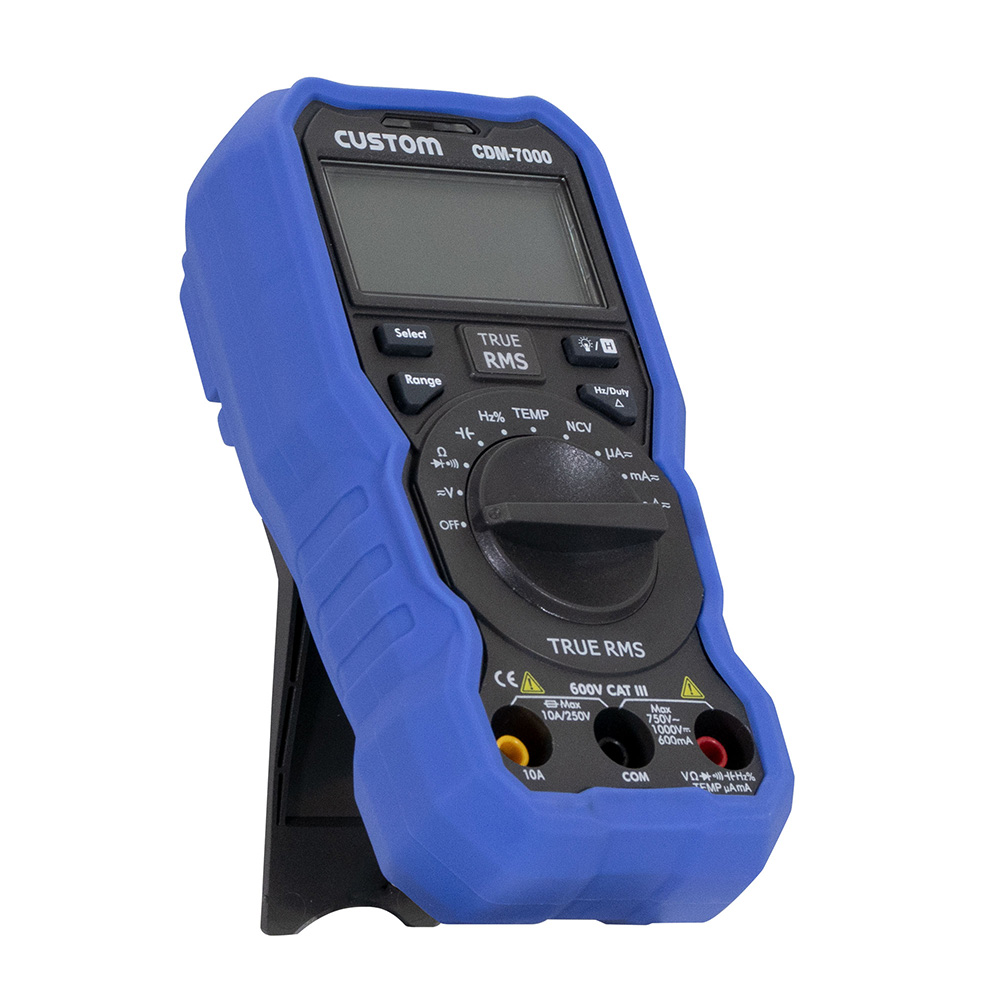

デジタルマルチメータ CDM-7000

製品概要

【測定項目】交流電圧
【測定項目】交流電圧（ミリボルト）
【測定項目】直流電圧
【測定項目】直流電圧（ミリボルト）
【測定項目】交流電流
【測定項目】交流電流（ミリアンペア）
【測定項目】交流電流（マイクロアンペア）
【測定項目】直流電流
【測定項目】直流電流（ミリアンペア）
【測定項目】直流電流（マイクロアンペア）
【測定項目】抵抗
【測定項目】導通

*1

【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【測定項目】低圧検電被覆線AC
【測定項目】温度・K熱電対

センサー付属

【機能】ホールド
【機能】偏差
【機能】自動電源OFF

*2

【機能】バックライト搭載
【機能】TRUE RMS
【機能】スタンド
*1 LED & ブザー音通知
*2 30分 解除可

作業現場で使用頻度の高い機能を集約したスタンダードモデル

  • 電圧(直流、交流)、電流（直流、交流）、抵抗、周波数、静電容量、温度、導通チェック機能、ダイオードチェック機能。
  • 真の実効値方式(True RMS)により正弦波以外の波形でも実効値の表示が可能。
  • その他、Dutyチェック機能、データホールド機能、相対比較機能。
  • バックライト付きで、暗い所での作業時も数値の確認がしやすい。
  • 電池の消耗を防ぐオートパワーオフ機能を搭載。
  • 非接触検電機能付（NCV）。
  • テストリードを背面に取り付けて収納可能。
  • 衝撃を緩和するホルスターケース付き。

標準価格

本体 ¥ 7,500（税別）

特長

非接触検電機能付（NCV）

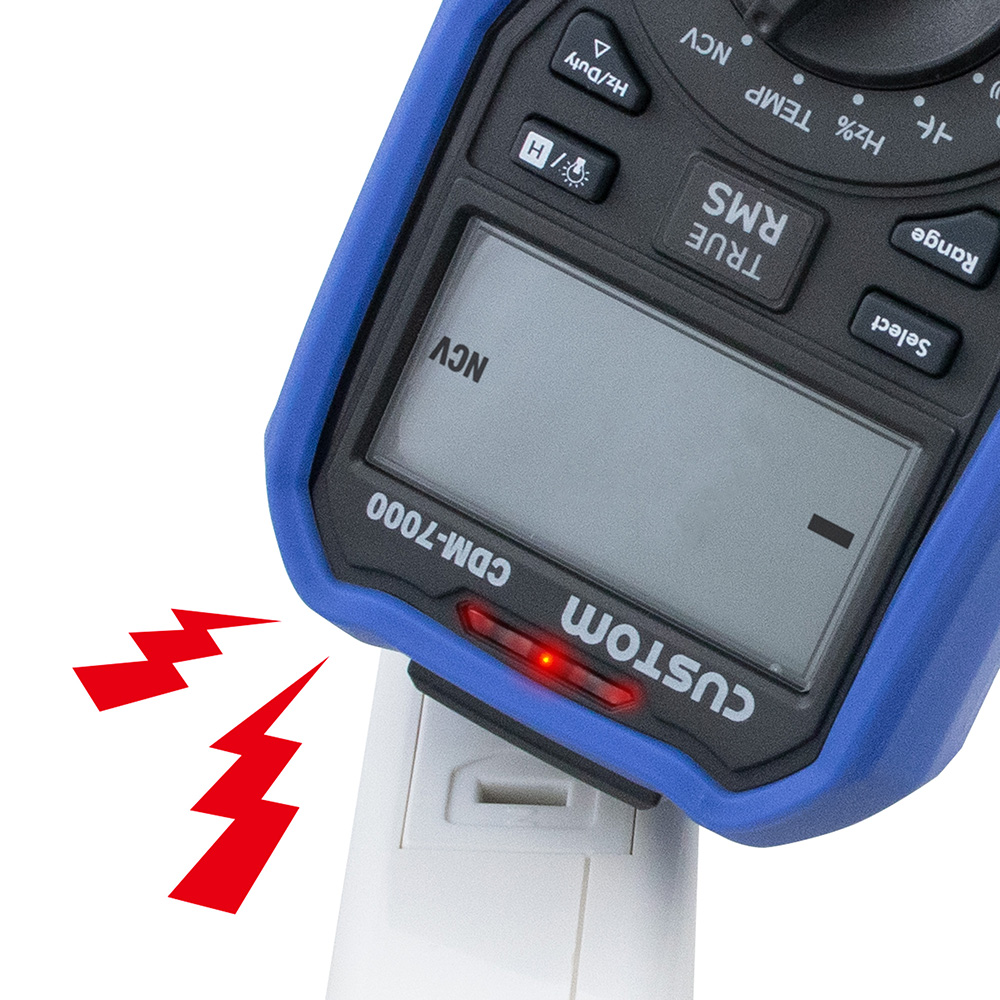

CDM-7000 非接触検電 ※イメージ

本体上部の検知部を近づけ、交流電圧を検知したら、ブザーとLEDで知らせます。

※検知電圧はAC90~1000V, 50～60Hzの範囲です。本機能は目安であり、正確な電圧を測定する場合は本器の交流電圧(ACV)測定機能をご使用ください。

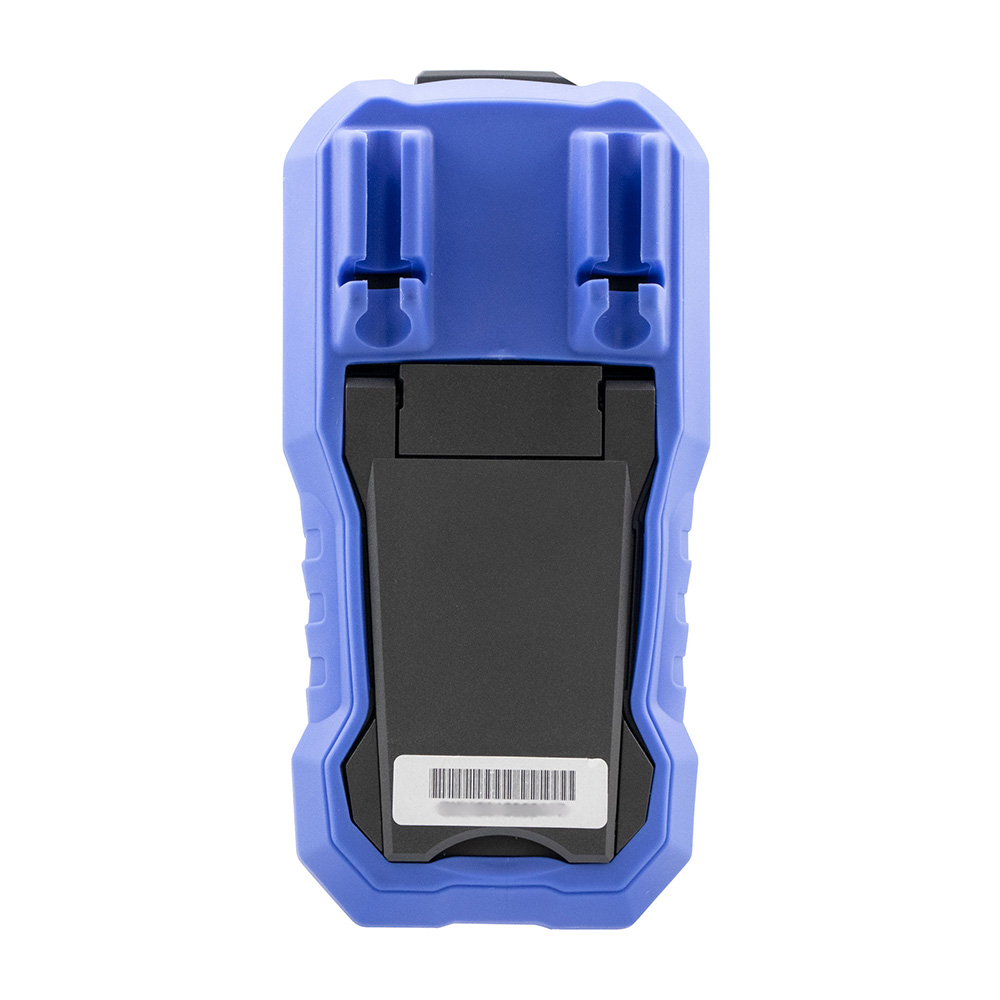

テストリードは本体裏面に収納可能。

CDM-7000 テストリード収納

製品詳細

各部名称

CDM-7000 各部名称
  • ① 液晶表示部
  • ② セレクトボタン
  • ③ レンジボタン
  • ④ ファンクションダイヤル
  • ⑤ 10A 入力端子
  • ⑥ COM 入力端子
  • ⑦ V/Ω/ダイオード/導通/コンデンサ/Hz/%/温度/μA/mA 入力端子
  • ⑧ 周波数/Duty/相対ボタン
  • ⑨ バックライト/ホールドボタン
  • ⑩ 検電検知部（NCV）
  • ⑪ テストリード取付け部
  • ⑫ スタンド
  • ⑬ 電池蓋
  • ⑭ プローブカバー
  • ⑮ テストリードのバリア部
  • ⑯ テストリード

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度 備考
DCV 600 mV / 6 V / 60 V / 600 V 0.1 mV /0.001 V / 0.01 V / 0.1 V ±(0.5 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
1000 V 1 V ±(0.8 % + 3 dgt)
ACV 600 mV / 6 V / 60 V 0.1 mV /0.001 V / 0.01 V ±(0.8 % + 2 dgt)
  • 入力インピーダンス 10 MΩ
  • 40 Hz ～ 1000 Hz
600 V / 750 V 0.1 V / 1 V ±(1.0 % + 3 dgt)
DCA 600 μA / 6000 μA / 60 mA / 600 mA 0.1 μA / 1 μA / 0.01 mA / 0.1 mA / ±(1.0 %rdg + 2 dgt)
  • 最大10 Aまで
10 A 0.01 A ±(1.5 %rdg + 3 dgt)
ACA 600 μA / 6000 μA / 60 mA / 600 mA 0.1 μA / 1 μA / 0.01 mA / 0.1 mA ±(1.0 % + 3 dgt)
  • 最大10 Aまで
  • 50 Hz～60 Hz
10 A 0.01 A ±(1.5 % + 3 dgt)
Ω 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ 0.1 Ω / 0.001 kΩ / 0.01 kΩ / 0.1 kΩ ±(0.8 %rdg + 2 dgt)
  • 開放電圧：約0.3 V
6 MΩ / 60 MΩ 0.001 MΩ / 0.01 MΩ ±(2.0 %rdg + 3 dgt)
静電容量 60 nF / 600 nF / 6 μF / 60 μF 0.01 nF / 0.1 nF / 0.001 μF / 0.01 μF ±(3.0 %rdg + 3 dgt)
  • 10 nF ～ 60 mF
600 μF / 6 mF / 60 mF 0.1 μF / 0.001 mF / 0.01 mF ±(5.0 %rdg + 5 dgt)
温度 1000 ℃ 1 ℃ ±(2.5 %rdg + 3 dgt)
  • -20 ℃ ～ 400 ℃
  • Kタイプ熱電対

  ブザースレッシュホールド 備考
導通チェック 約 50 MΩ
  • 開放電圧：約 1.0 V
  レンジ 分解能 備考
ダイオードチェック 0 V 〜 3 V 1 mV
  • 開放電圧：約 3.3 V
  測定範囲 確度 周波数
周波数 1 Hz 〜 5 MHz ±(0.8 %rdg + 2 dgt) 1.0 Vrms以上、正弦波、50%矩形波
DUTY 1.0 〜 99.0 % ±(2.5 % + 3 dgt)

10 Hz 〜 10 kHz, 1.5Vrms以上、矩形波
検電 AC 90 V ～ AC 1000 V - 50 Hz または 60 Hz
※交流電圧/交流電流の確度保証は正弦波に限る。
※ 23±5 ℃、75%RH以下のとき

一般仕様

検波方式 真の実効値方式（True RMS）
表示 液晶、最大表示“6000”
レンジ切替 オート / マニュアル
極性表示 自動切替、“-”のみ表示
サンプリング 約 3 回/秒
使用温湿度 0 〜 +40 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度 -10 〜 +60 ℃、80 %RH以下（但し、結露のないこと）
寸法 約 W 74 × H 148 × D 38 mm
重量 約 210 g（電池含む）
テストリード長 約 75 cm
電源 単3形乾電池 × 2本
電池寿命 約 900 時間（アルカリ電池使用時）

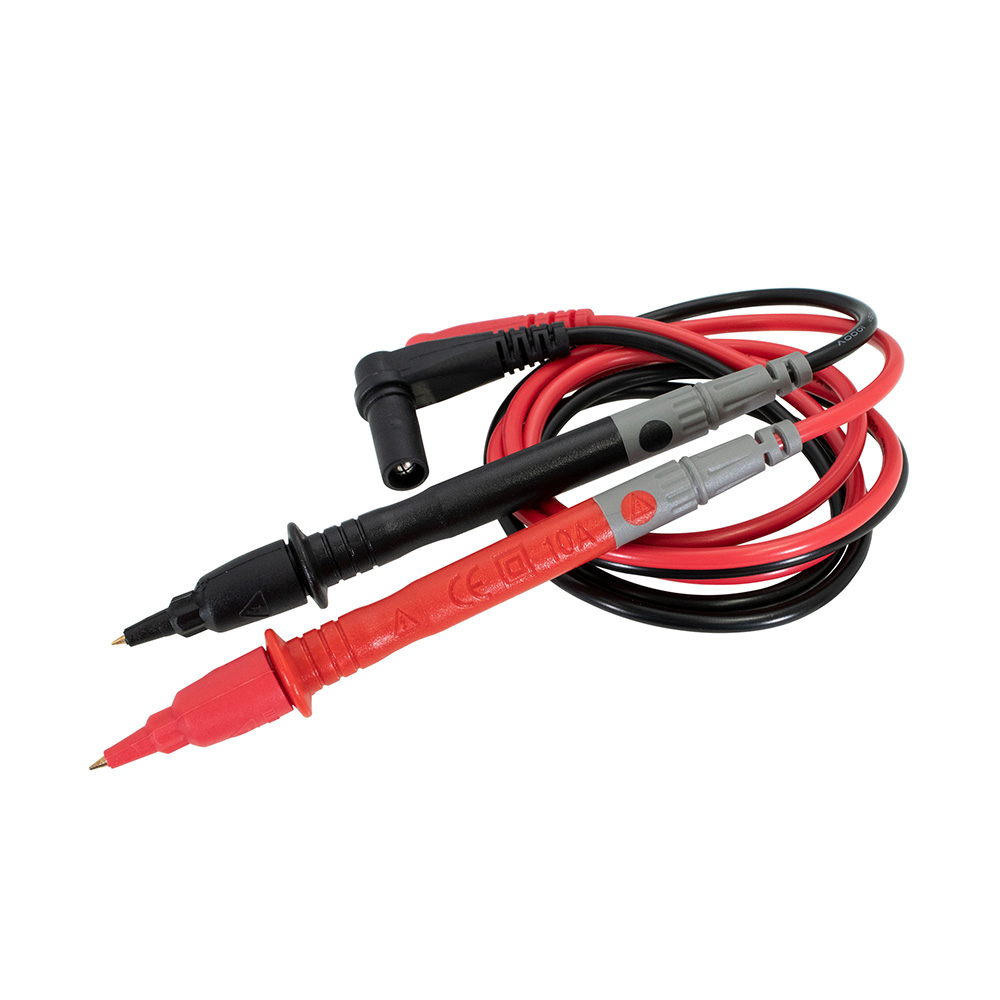

付属品 取扱説明書、テストリード、 Kタイプ熱電対、電池蓋用ドライバー
オプション
  • ケース：AC-M1
  • テストリード：ATL-3N
  • 800 mA ヒューズ：DMF-7008
  • 1 A ヒューズ：DMF-7010
    		•
    校正 可
    適合規格 IEC61010-1 CAT III 600V
    JAN 4983621100433
    ※本器に付属の電池は試供品です。市販の通常の電池よりも電池寿命が短いことがあります。バックライト/ブザーを多用されますと電池寿命が短くなります。
