AC/DCクランプマルチメータ C-13

製品概要

【測定項目】交流電圧
【測定項目】直流電圧
【測定項目】交流電流
【測定項目】直流電流
【測定項目】抵抗
【測定項目】導通
【測定項目】ダイオードチェック
【測定項目】コンデンサーチェック
【測定項目】周波数
【測定項目】デュティーチェック
【測定項目】温度・K熱電対

センサー付属

【機能】TRUE RMS
【測定項目】低圧検電LED点灯
【機能】偏差
【機能】ホールド

非接触検電、K熱電対での温度測定が可能な多機能AC/DCクランプマルチメータ

  • 歪んだ波形でも正確に測定できる真の実効値測定タイプ
  • 活線チェックが可能なNCV機能
  • 測定変位が表示できるREL機能
  • 最大測定導体径Φ30mmのクランプ

標準価格

本体 ¥ 17,500（税別）

製品詳細

特長

C-13 電流測定イメージ

電流測定イメージ

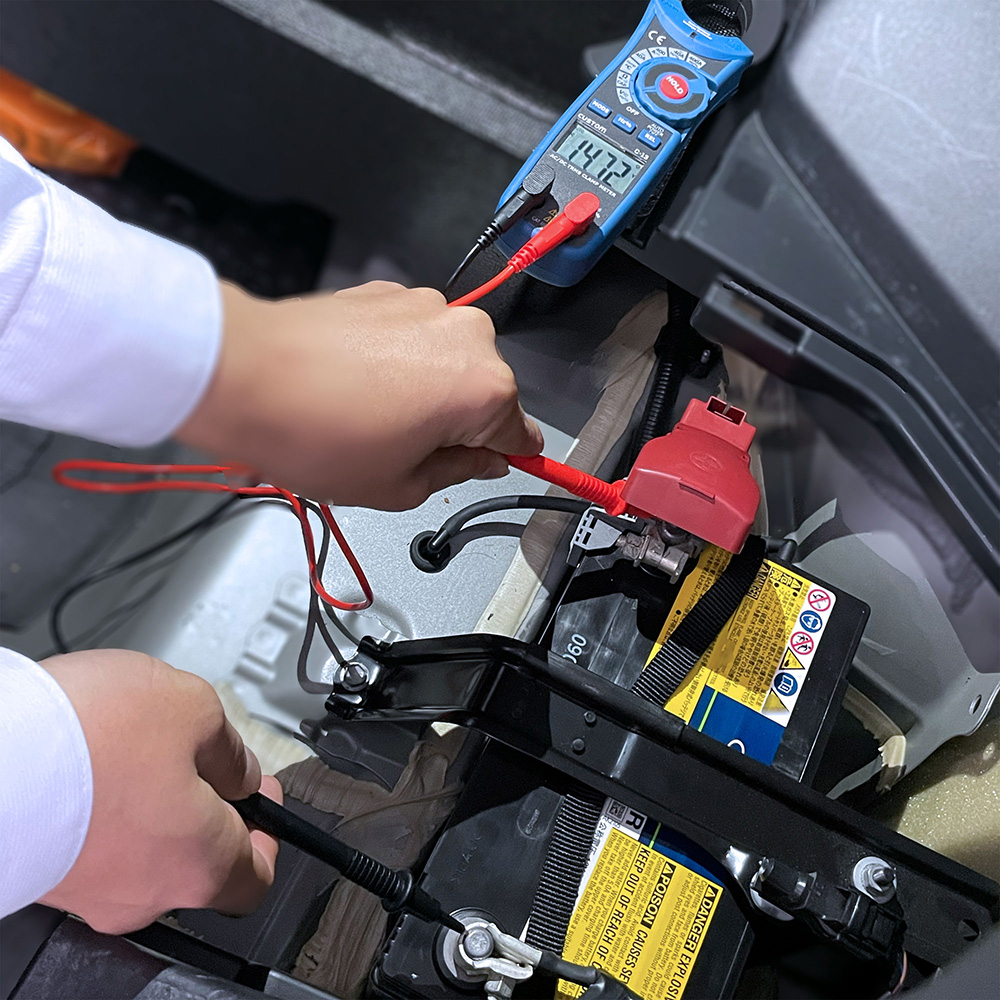

C-13 電圧測定イメージ

電圧測定イメージ

C-13 非接触検電イメージ

非接触検電イメージ
※使用時は必ず電源が入った状態でご使用ください。

各部名称

本体

C-13 各部名称
  • ①クランプセンサ
  • ②非接触検知LED
  • ③クランプ開閉レバー
  • ④モードボタン
  • ⑤周波数 / デューティーボタン
  • ⑥測定端子（１）COM
  • ⑦クランプのバリア部
  • ⑧ファンクションダイヤル
  • ⑨ホールドボタン
  • ⑩相対値ボタン
  • ⑪表示部
  • ⑫測定端子（２）V、Ω、ダイオード、導通、CAP、Hz%、Temp

ディスプレイ

C-13 ディスプレイ
  • ①ダイオードチェック
  • ②DC（直流）
  • ③AC（交流）
  • ④ー（マイナス表示）
  • ⑤導通チェック
  • ⑥表示固定
  • ⑦相対値
  • ⑧オートパワーオフ
  • ⑨測定単位
  • ⑩電池消耗マーク
  • ⑪℃（温度）

360°回転画像

画像をクリックすると別ウィンドウが開きます。

C-13 360度回転画像

▲ページTOPへ戻る

仕様

電気的性能

  レンジ 分解能 確度
ACA 40.00 A 0.01 A ±（2.5 %rdg + 8 dgt）
400.0 A 0.1 A ±（2.8 %rdg + 5 dgt）
DCA 40.00 A 0.01 A ±（2.5 %rdg + 5 dgt）
400.0 A 0.1 A ±（2.8 %rdg + 5 dgt）
ACV 4.000 V 1 mV ±(1.5 %rdg + 5 dgt)
40.00 V 10 mV
400.0 V 100 mV
600 V 1 V ±(2.0 %rdg + 5 dgt)
DCV 400 mV 0.1 mV ±(0.8 %rdg + 5 dgt)
4.000 V 1 mV ±(1.5 %rdg + 2 dgt)
40.00 V 10 mV
400.0 V 100 mV
600 V 1 V ±(2.0 %rdg + 2 dgt)
Ω 400.0 Ω 0.1 Ω ±(1.0 %rdg + 4 dgt)
4.000 kΩ 1 Ω ±(1.5 %rdg + 2 dgt)
40.00 kΩ 10 Ω
400.0 kΩ 0.1 kΩ
4.000 MΩ 1 kΩ ±(2.5 %rdg + 3 dgt)
40.00 MΩ 0.01 MΩ ±(3.5 %rdg + 5 dgt)
CAP 40.00 nF 0.01 nF -
400.0 nF 0.1 nF ±(3.0 %rdg + 5 dgt)
4.000 μF 0.001 μF
40.00 μF 0.01 μF
400.0 μF 0.1 μF -
4.000 mF 0.001 mF
※ 条件：23±5 ℃、75％RH以下
※ 確度：±（＿％読み値＋＿dgt最小桁の数値）
    測定範囲 確度 備考
周波数 交流電流 50 Hz 〜 1 kHz ±(1.2 %rdg + 10 dgt) 入力感度
  • 40 A：15 A以上
  • 400 A：150 A以上
交流電圧 50 Hz 〜 1 kHz ±(1.2 %rdg + 2 dgt) 入力感度：15 Vrms 以上
DUTY   0.5 〜 99.0 % - 分解能 0.1 %
温度   -20 〜 700 ℃ ±(3 %rdg + 5 dgt) 熱電対センサーの誤差は含まず
導通チェック ブザースレッシュホールド：約50 Ω
ダイオードチェック
  • 順方向電圧：約 0.4 〜 0.7 V
  • 逆方向時：.OL表示
※ ACVの真の実効値の確度保証は正弦波に限ります。“-”の項目は確度保証していません。

一般仕様

検波方式 真の実効値方式 (TrueRMS)
表示 4000カウント
最大測定導体径 φ30 mm
極性表示 自動切替 ”-”符号のみ表示
サンプリング 約 ２ 回/秒
使用温湿度 +5 ～ +40 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度 -20 〜 +60 ℃、80 %RH以下（但し、結露のないこと）
寸法 約 W 65 × H 200 × D 38 mm
重量 約 205 g（電池含まず）
電源 単4形乾電池 × 2本（電池は別売です）
電池寿命 約60時間
付属品 取扱説明書（保証書付き）、テストリード × 1組、熱電対センサー、変換ソケット
オプション テストリード：ATL-13
校正 可
適合規格 IEC61010-1準拠　600V　CAT.III
JAN 4983621090260
