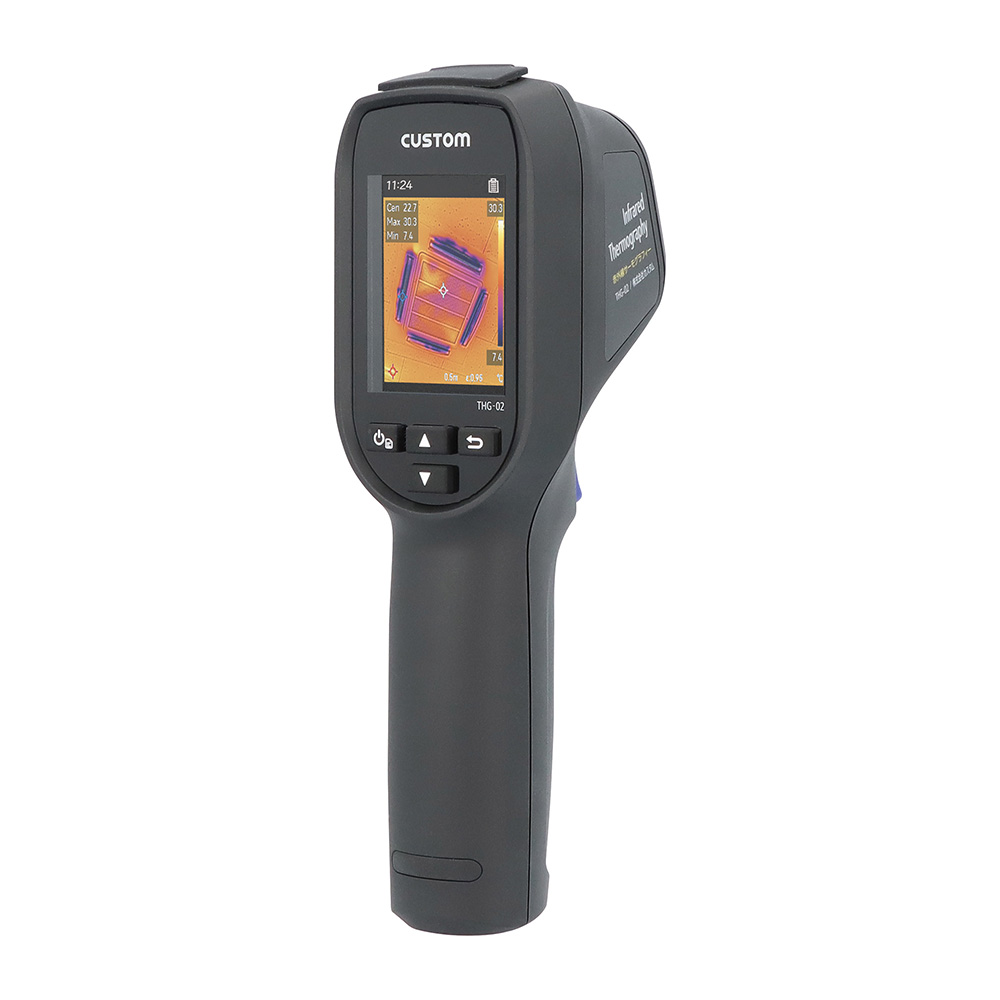

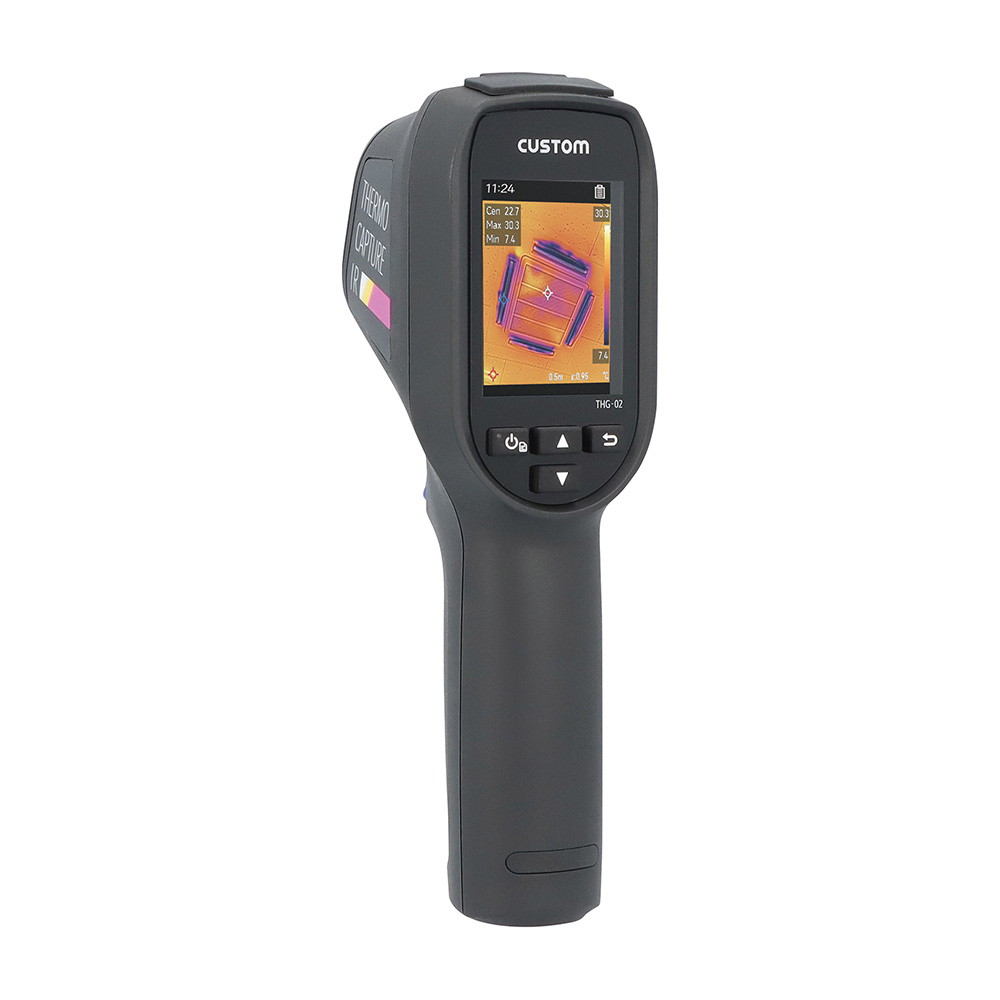

サーモキャプチャー® IR THG-02

製品概要

【測定項目】温度・非接触

+550℃

【機能】静止画

JPEG

【機能】放射率設定

可変

【機能】自動電源OFF

*1

【機能】PC対応
*1 機能オフ/10分/20分/30分/40分/50分/60分

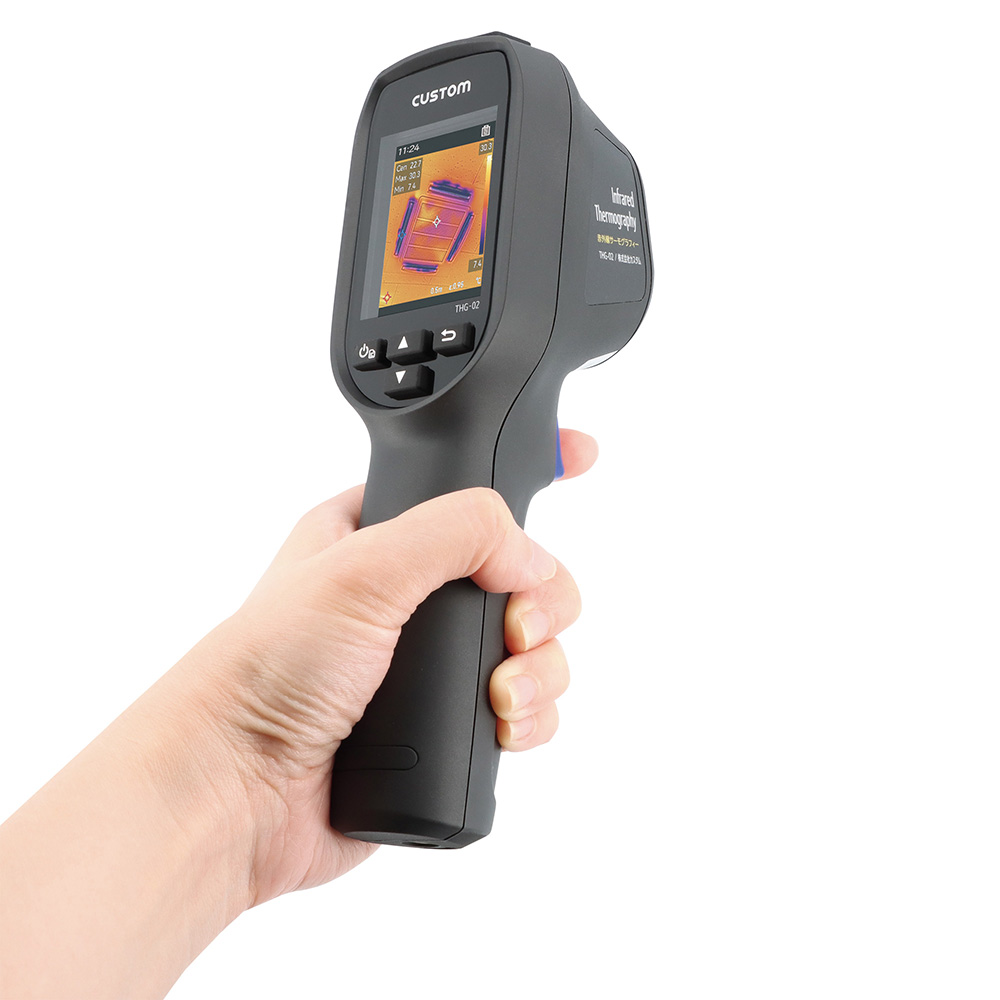

片手で持ちやすいハンドグリップタイプ

  • 従来品（THG-01）と比較して赤外線センサーを高解像度化&高フレームレート化。
  • 熱画像に加え可視画像も撮影可能。さらに2つを重ねた融合画像も表示可能でホットスポットやコールドスポットが実対象物のどの部分にあたるかを把握しやすい。
  • Enhanced IR機能(熱画像のソフトウェア処理)により96×96(9,216画素)の熱画像を240×240(57,600画素相当)の解像度にアップスケール可能
  • 内蔵の大容量バッテリにより最長約8時間の連続使用が可能
  • 2mの落下耐性および、防塵・防水性能IP54準拠
  • Windows用ソフトウェアでデータの管理、編集、レポート作成が可能
    • ※三脚は付属しません。

標準価格

本体 ¥ 58,000（税別）

製品詳細

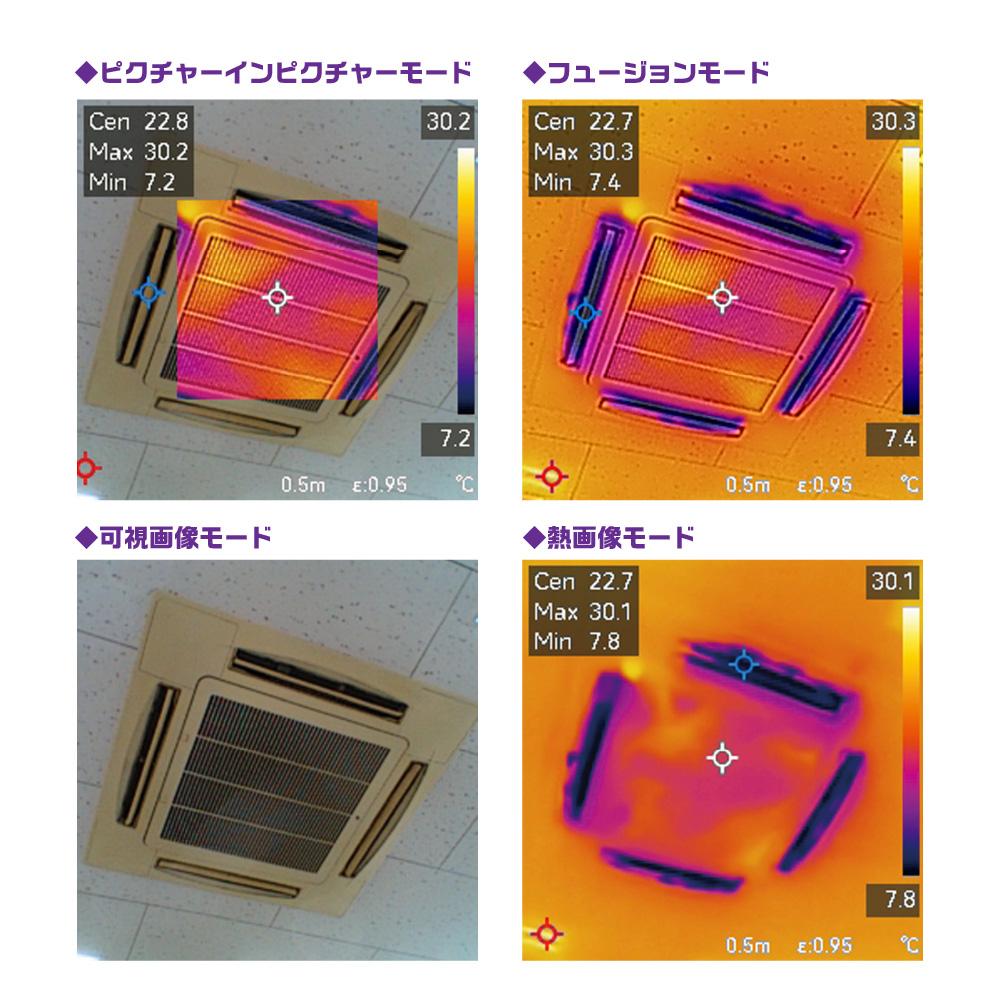

４種類の画像モード
用途に合わせて、４種類の画像モードを切り替えてご使用できます。

THG-02 静止画撮影モード

トリガーボタンを引いて撮影するだけ！温度情報つきの画像データ（.jpg）が自動で保存されます。

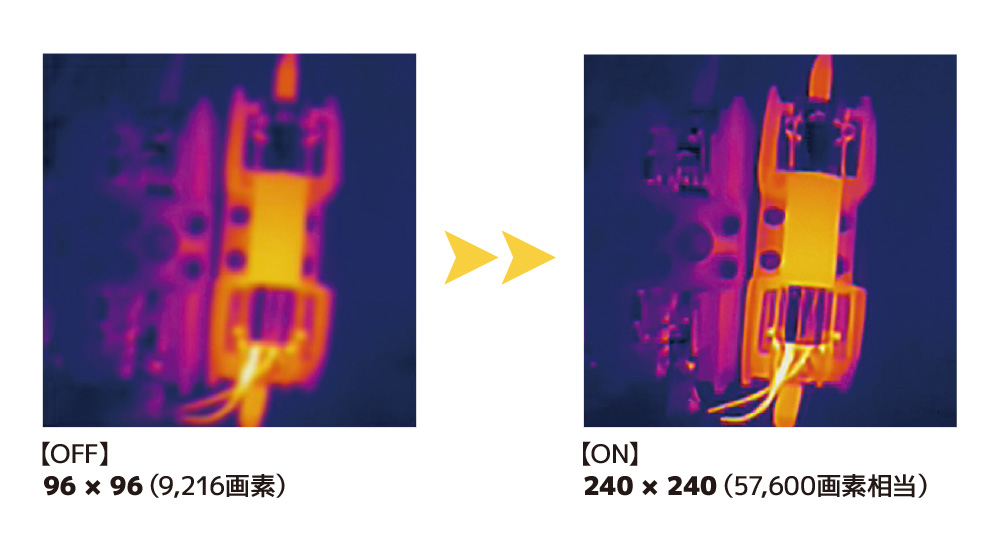

独自の画像処理テクノロジー

THG-02 静止画撮影モード

EnhancedIR機能(熱画像のソフトウェア処理)により96×96(9,216画素)の熱画像を240×240(57,600画素相当)の解像度にアップスケール

スケジュール撮影機能

指定した間隔、回数で自動撮影をします。

※このスケジュール撮影中はオートスリープ、オートパワーオフの機能は無効になり、撮影完了時から機能します。

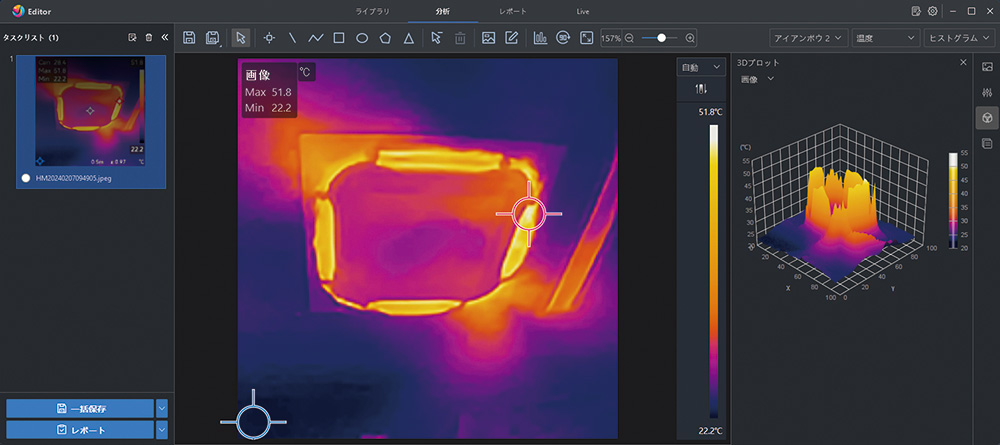

Windows app WindowsPC専用ソフトウェア「Editor」

THG-02 PCソフトウェア画面表示

PC側標準カメラアプリとの連動

  • 付属のUSBケーブルで接続してTHG-02で撮影している映像をPC上にリアルタイムで共有
  • PC側標準カメラアプリの機能を使用して共有映像の静止画・動画を保存

※ご使用のPC側標準カメラアプリの仕様・バージョンによっては本機能が利用できない・できなくなる場合がありますのでご了承ください
※PC側標準カメラアプリ上に表示される映像は本体画面のアスペクト比とは異なります。

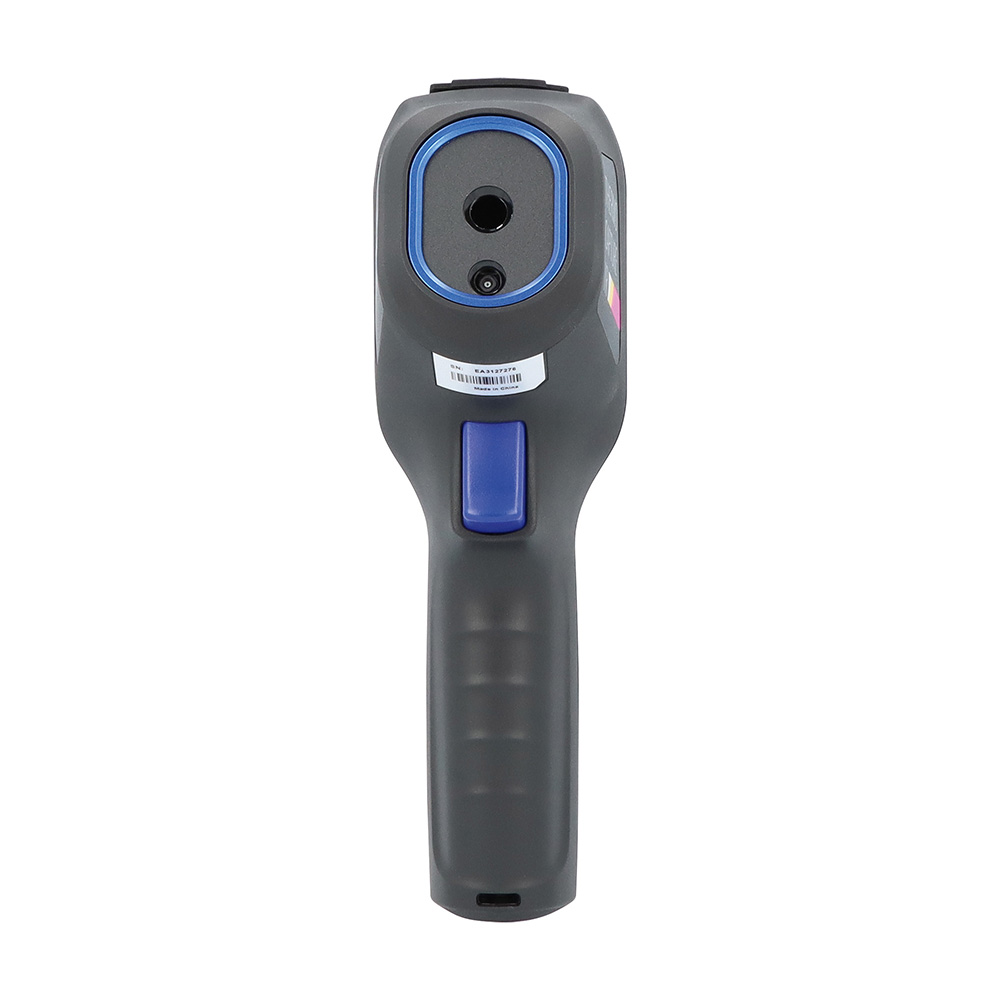

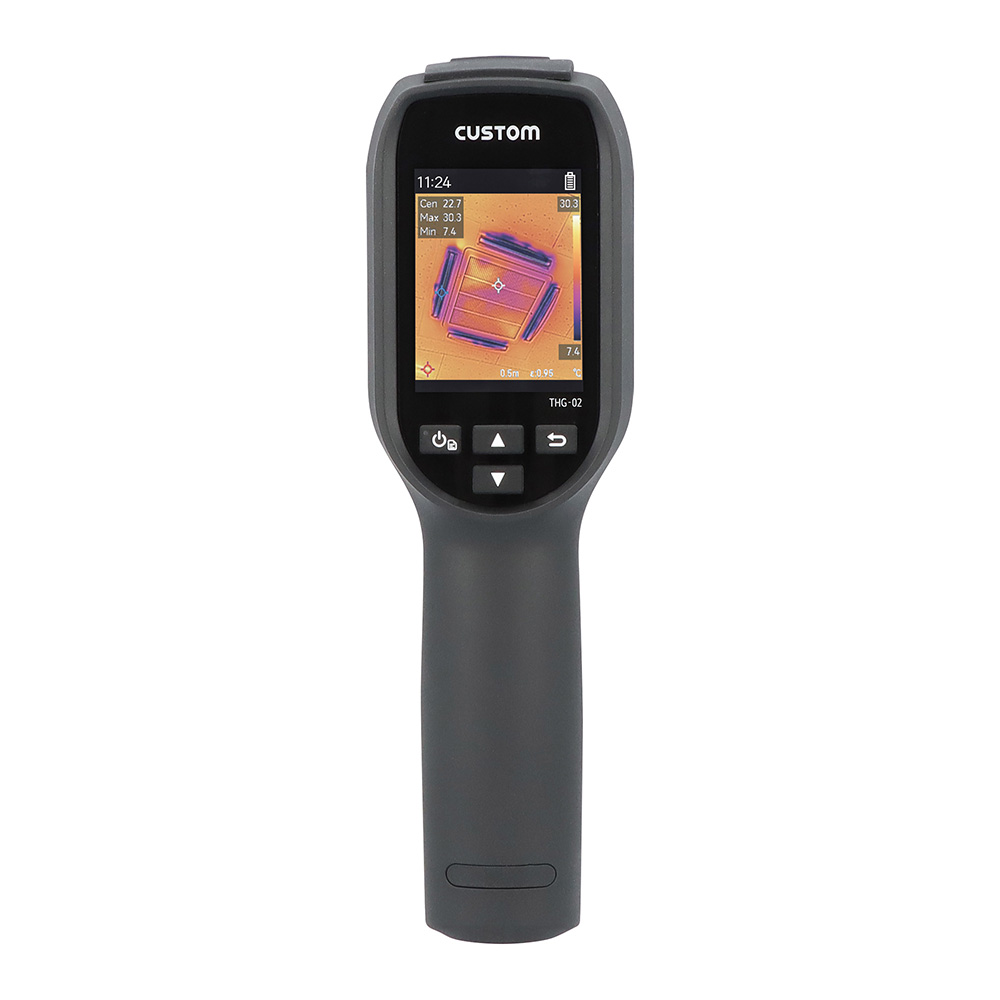

各部名称

THG-02 各部名称
  • ①画面表示部
  • ②充電インジケータ*2
  • ③電源ボタン
  • ④「▲」上ボタン
  • ⑤「▼」下ボタン
  • ⑥戻るボタン
  • ⑦赤外線カメラ
  • ⑧可視光カメラ
  • ⑨トリガーボタン
  • ⑩ストラップ取り付け穴

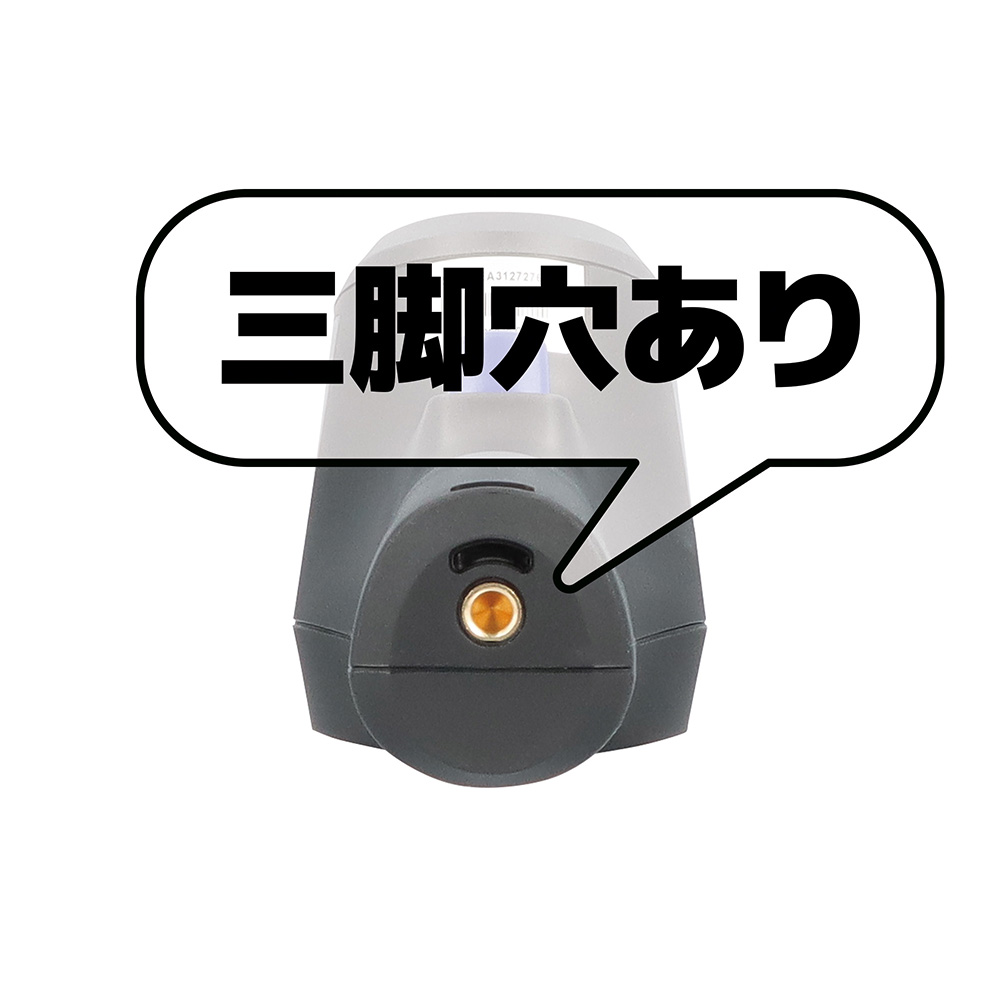

  • ⑪三脚穴※三脚は付属していません。
  • ⑫USB Type-Cコネクタ
*2 赤色点灯：充電中、緑色点灯：充電完了

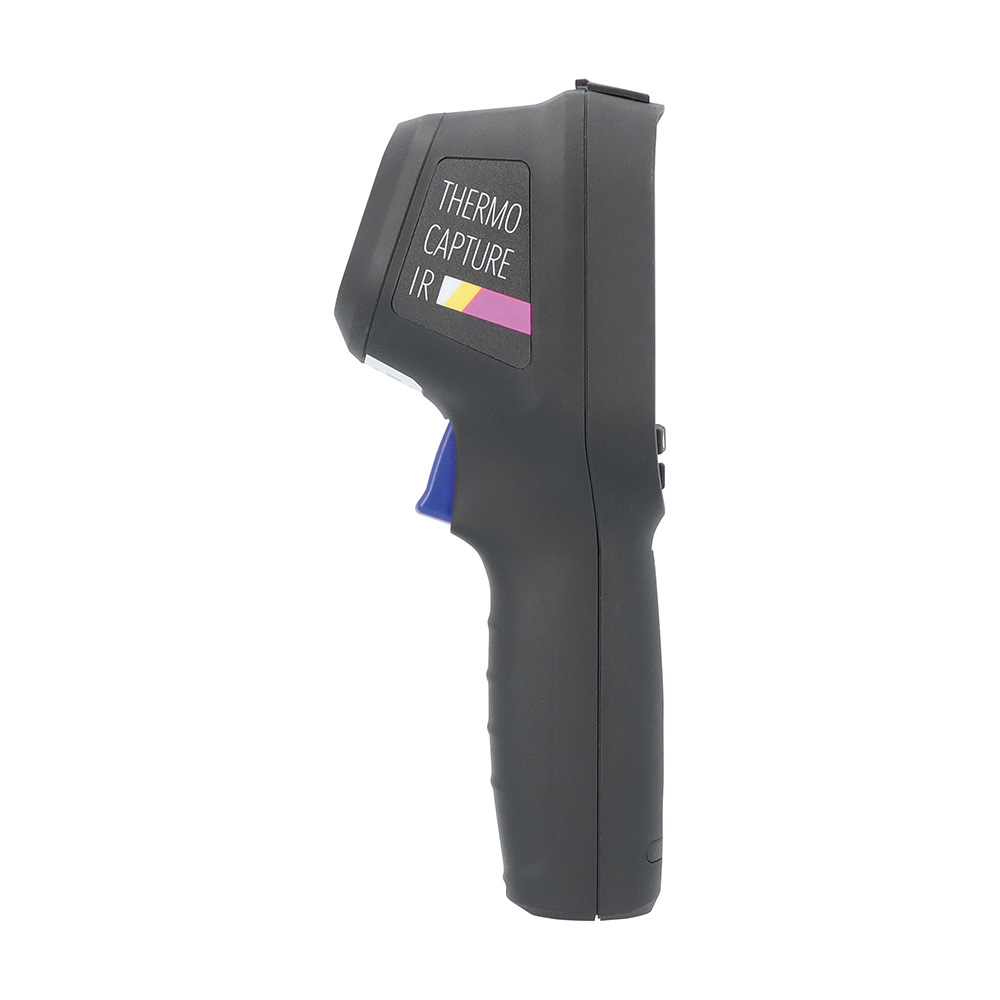

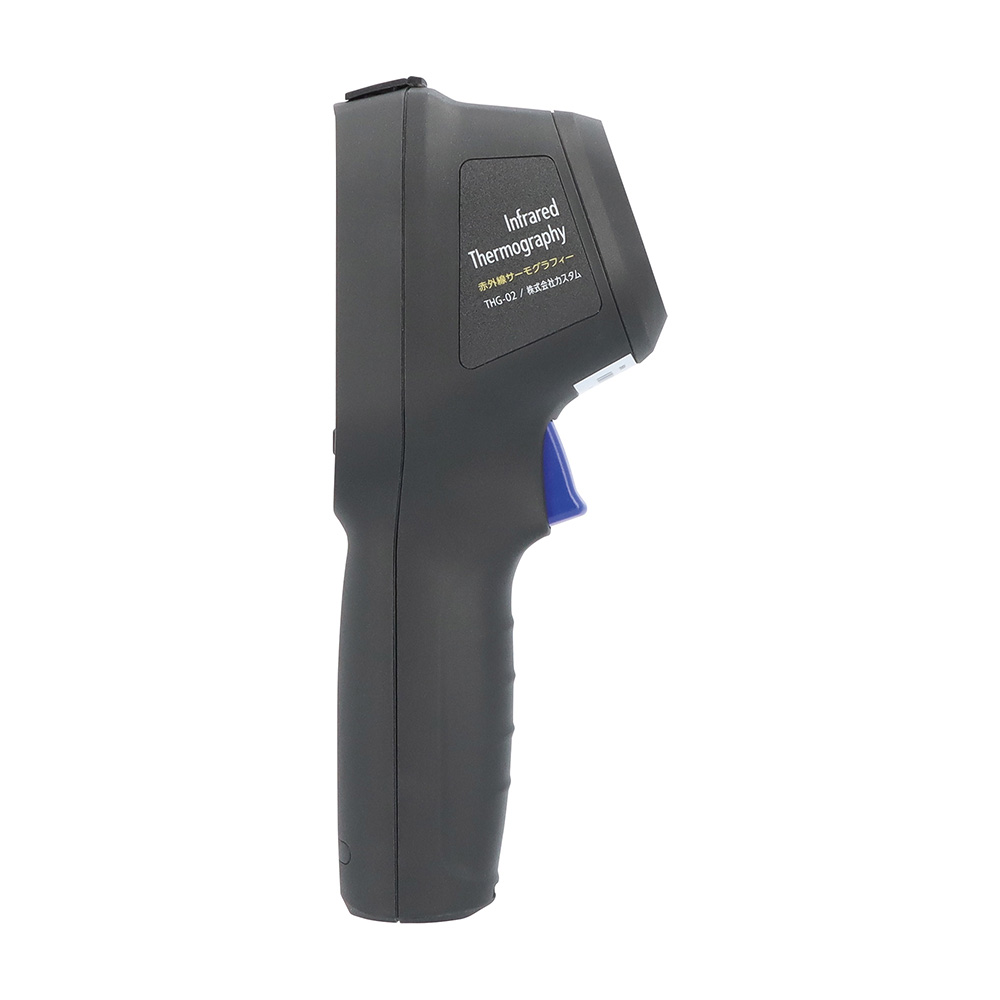

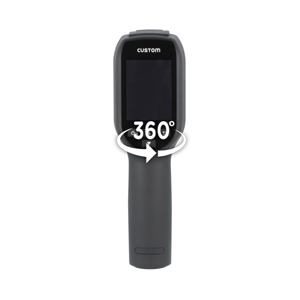

360°回転画像

画像をクリックすると別ウィンドウが開きます。

THG-02 360度回転画像

▲ページTOPへ戻る

仕様

温度

センサータイプ 96 × 96 ピクセル / 赤外線温度センサー
測定範囲 -20 ～ +150 ℃ 、100 ～ +550 ℃
測定温度分解能（NETD） 0.05℃ （50 mK）
最小表示単位 0.1℃
測定確度 ±2 %rdg または ± 2 ℃の大きい方
放射率補正 0.01 ～ 1.00（可変）
測定波長 7.5 ～ 14 μm
測定視野角 50° × 50°
瞬時視野角（IFOV） 8.89 mrad
フォーカス 固定
最短合焦距離 0.1 m
フレームレート 25 Hz

一般仕様

表示器 2.4型 カラーLCD、240 × 320
オートスリープ 機能オフ/1分/2分/5分/10分
オートパワーオフ 機能オフ/10分/20分/30分/40分/50分/60分
メモリー 4 GB内蔵ストレージ / 熱画像保存可能枚数：約18000枚
※ストレージ内には本器のシステムファイルが含まれるため、実際に画像保存先としての使用可能な容量は少なくなります。（約2.3 GB）
画像フォーマット 静止画：JPEG　
熱画像（240 × 240）、可視画像（480 × 640）
使用温湿度 −10 〜 + 50 ℃、10 ～ 90%RH以下（但し、結露のないこと）
保存温湿度 −20 〜 + 70 ℃、10 ～ 90%RH以下（但し、結露のないこと）
電源 3.7Vリチウム充電池（3350mAh）
連続使用可能時間 約8時間（フル充電にて）*3

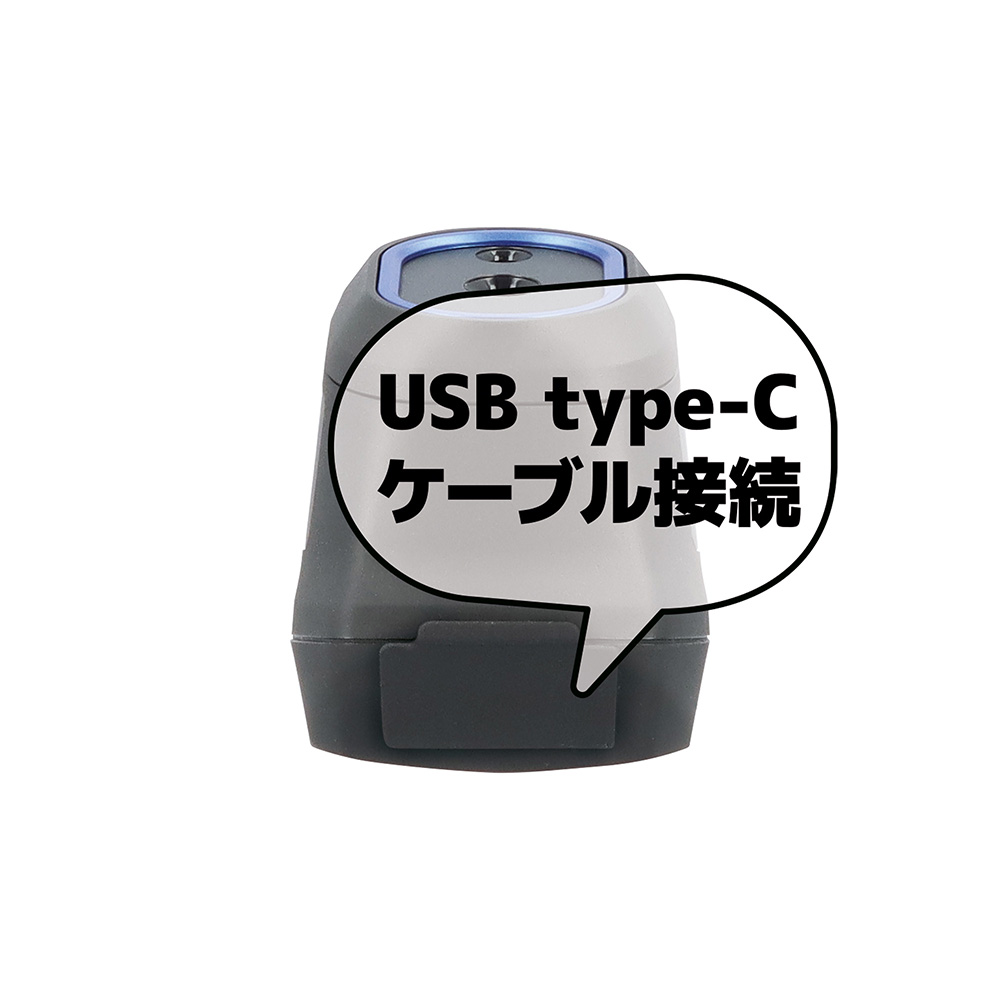

PCとの接続 USB Type-C接続 （画像転送 / バッテリー充電）
寸法 本体：約 W 59 × H 196 × D 78 mm
三脚穴：穴径 1/4 インチ（約6mm）
重量 約 285 g
保護等級 IP54
落下耐性 ２m（工場出荷時）

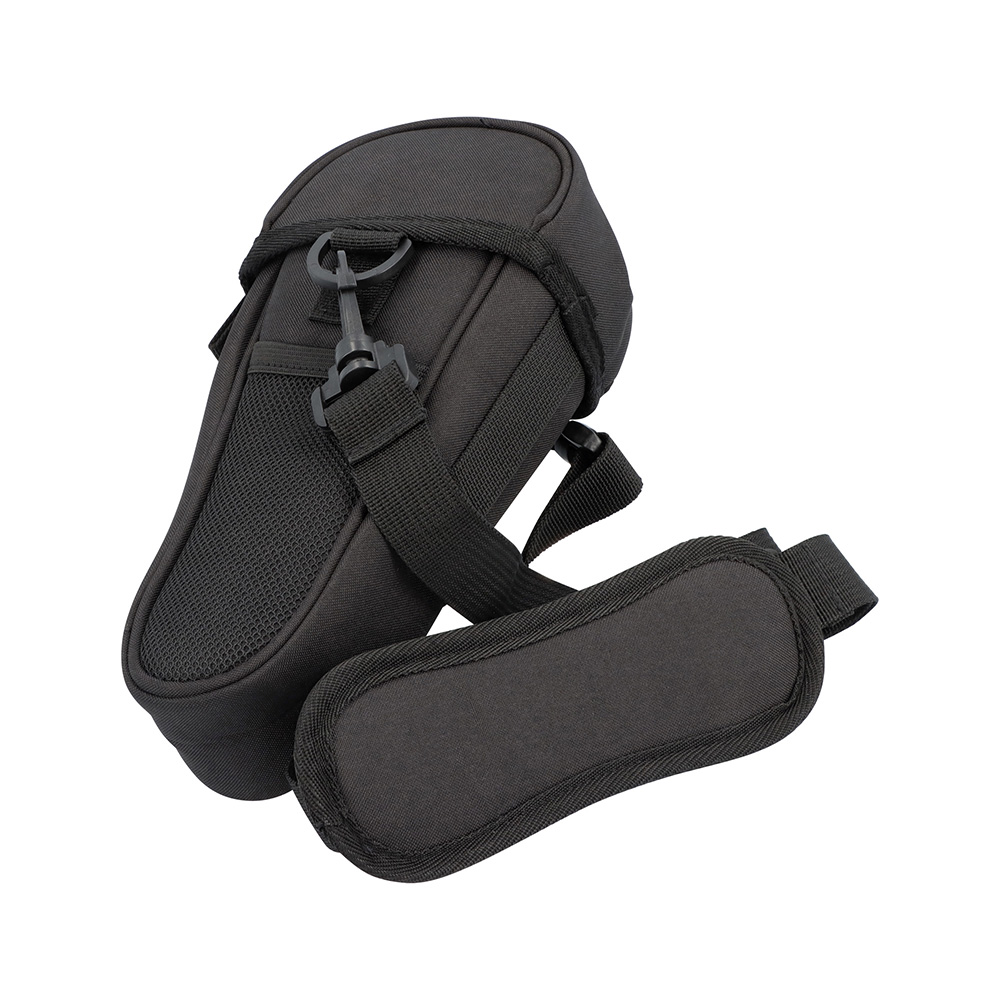

付属品 取扱説明書（保証書付）、ソフトキャリングケース、USBケーブル、ストラップ
校正 可
JAN 4983621200294
*3 使用頻度、使用状況によりバッテリー使用可能時間は短くなります。
サーモキャプチャー は株式会社カスタムの登録商標です。

専用ソフトウェアについて

対応OS Windows：10以上※Mac OSには対応しておりません。
※お客様のご使用環境により、ご利用戴けない場合やご利用内容に制限が生じる場合がありますことをご了承願います。
※お使いになる端末の種類やOSバージョンにより、画面の構成や表示が異なる場合があります。 また、ご使用のインターネットの環境や設定により、一部機能が制限される場合があります。
※ソフトウェアの仕様および、画面は改良のため予告なく変更する場合があります。ご了承ください。
